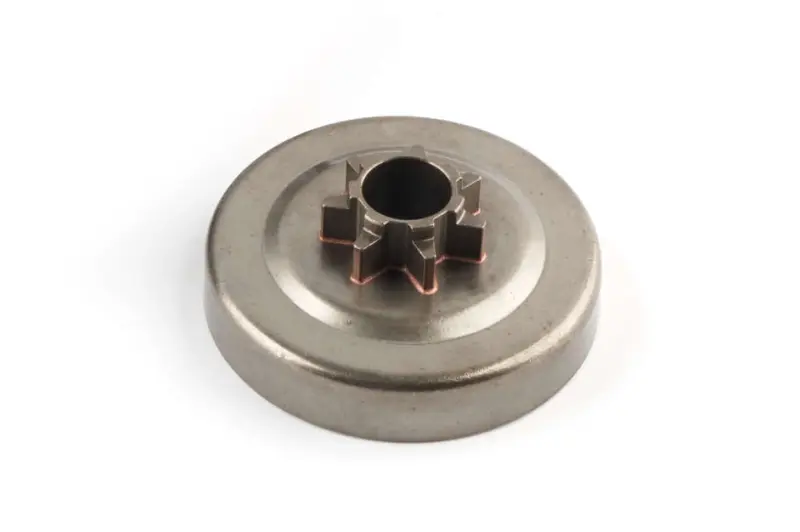

Тарелка сцепления с ведущей звездой Husqvarna 345/350 BEST

Тарелка сцепления с ведущей звездой Husqvarna 345/350 BEST

Деталь предназначена для восстановления привода цепи бензопил Husqvarna 345 и 350. Она объединяет барабан сцепления и жестко связанную с ним ведущую звездочку: после срабатывания центробежного сцепления барабан начинает вращаться, а зубья звездочки перемещают звенья цепи по направляющей шине. Исправное состояние этой пары необходимо для равномерной передачи оборотов без рывков, постороннего шума и ускоренного износа цепной гарнитуры.

Конструкция относится к типу Spur — ведущая звездочка выполнена как единая часть барабана, а не как отдельный съемный венец. Для применяемой на Husqvarna 345/350 конфигурации предусмотрены шаг .325 дюйма и семь зубьев. Такое исполнение требует замены всей тарелки, когда на зубьях появляются выраженные канавки, заостренные края или неравномерная выработка. Установка новой цепи на сильно изношенную звездочку ухудшает ее движение и может заметно сократить ресурс гарнитуры.

Что проверить перед выбором

• Модель пилы. Тарелка рассчитана на Husqvarna 345 и 350. Обозначение модели следует сверить на самой бензопиле, поскольку внешне похожие барабаны могут иметь другую посадку.
• Тип звездочки. Эта версия имеет цельную ведущую звездочку Spur. Она не заменяет барабан под отдельный кольцевой венец без проверки всей конфигурации привода.
• Параметры гарнитуры. Цепь и шина должны соответствовать шагу .325 дюйма, а установленная ранее звездочка — иметь семь зубьев. Смешивать детали разных шагов нельзя.
• Посадочные размеры. Перед монтажом сравните с демонтированной тарелкой диаметр центральной посадки, глубину барабана, положение звездочки и способ фиксации на валу.
• Состояние соседних деталей. Проверьте игольчатый подшипник, шайбу, стопорное кольцо и привод масляного насоса. Люфт, заедание или повреждение этих компонентов нельзя устранить одной заменой барабана.

Замена и обслуживание

Поводом для замены служат глубокие следы от ведущих звеньев на зубьях, перекос или заметный люфт тарелки, затрудненное вращение, металлический шум и повторяющиеся рывки цепи при исправной регулировке натяжения. Износ оценивают после снятия крышки сцепления и очистки зоны привода от опилок и загрязнений. Производитель пилы также рекомендует обновлять ведущую звездочку при замене цепи, чтобы новая гарнитура не работала по уже сформированным канавкам.

При установке тарелка должна свободно располагаться на своей посадке без перекоса и задевания соседних деталей. Игольчатый подшипник барабана очищают, проверяют на плавность вращения и смазывают подходящей подшипниковой смазкой либо моторным маслом. Для бензопил этой серии его обслуживание предусмотрено регулярно, ориентировочно раз в неделю при эксплуатации. Отдельно убедитесь, что привод масляного насоса установлен правильно и не зажат барабаном.

После сборки установите шину и цепь, заведите ведущие звенья на звездочку и отрегулируйте натяжение. До запуска цепь должна перемещаться по шине вручную без закусывания, а барабан — вращаться ровно. Затем проверьте подачу масла и работу привода на малых оборотах. Правильный подбор тарелки BEST по модели, типу Spur, шагу, числу зубьев и посадочной геометрии помогает вернуть бензопиле Husqvarna 345/350 ровное движение цепи и согласованную работу сцепления с гарнитурой.
