Глушитель WOODMAN для бензопил Husqvarna 51/55

Глушитель WOODMAN для бензопил Husqvarna 51/55

Ремонтный глушитель WOODMAN предназначен для бензопил Husqvarna моделей 51 и 55. Деталь устанавливается на выпуске двигателя, снижает уровень шума и направляет отработавшие газы в сторону от оператора. Ее выбирают для восстановления пилы при повреждении, деформации или прогаре прежнего корпуса, а также при заметном увеличении шума и нарушении нормального направления выхлопа.

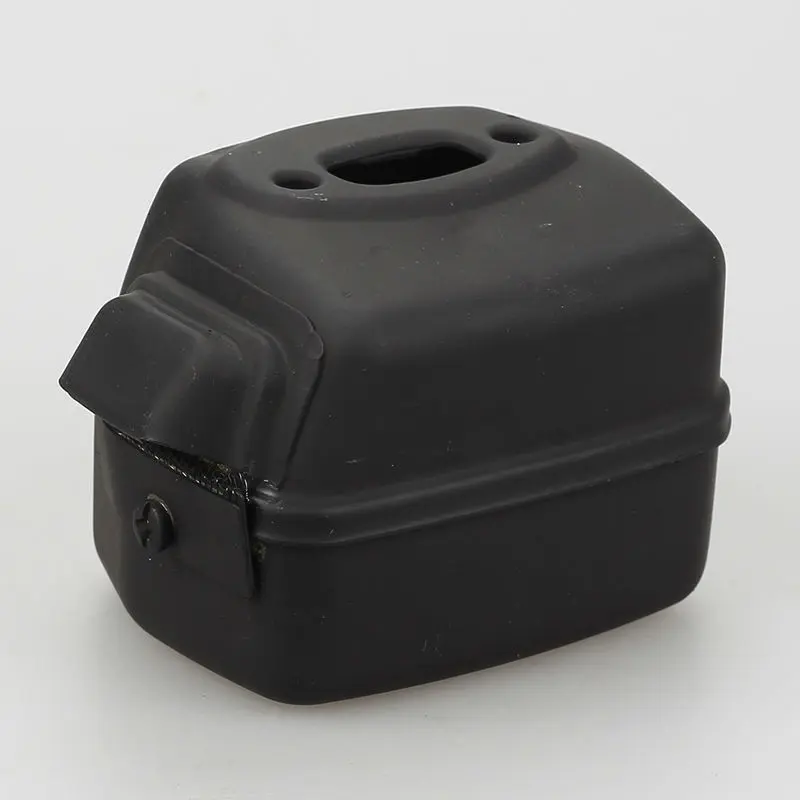

Глушитель выполнен в виде закрытого черного корпуса. На верхней присоединительной площадке расположены центральное прямоугольное отверстие для выхода газов и два отверстия под крепление. Боковой выход прикрыт выступающим дефлектором, который задает направление потока. Такая конфигурация должна точно соответствовать расположению выпускного окна, точек крепления и свободному пространству возле цилиндра конкретной бензопилы.

Состояние глушителя влияет не только на акустический комфорт. Корпус должен быть целым, правильно установленным и надежно закрепленным. Эксплуатация пилы с трещинами, выраженной деформацией или ослабленным креплением нежелательна: перед работой неисправность необходимо устранить. Нагретая после запуска деталь остается горячей некоторое время, поэтому осмотр и обслуживание проводят только после остановки и полного остывания двигателя.

Как проверить совместимость

Обозначения Husqvarna 51 или 55 — основной ориентир, но перед заказом необходимо сопоставить исполнение детали со снятым глушителем. У этих бензопил встречаются разные производственные и экологические версии, поэтому одного названия модели не всегда достаточно.

• Проверьте точную модель бензопилы и ее модификацию.
• Сопоставьте форму корпуса, положение прямоугольного впускного отверстия и двух крепежных отверстий.
• Убедитесь, что боковой выход и дефлектор ориентированы так же, как на прежней детали, и не мешают соседним частям корпуса.
• Если на бензопиле установлен каталитический вариант или исполнение с искрогасящей сеткой, подбирайте глушитель той же конфигурации. Каталитическую версию нельзя произвольно заменять обычной.
• Отдельно оцените состояние штатных винтов и уплотнения между цилиндром и глушителем: необходимость их замены определяется во время разборки.

Когда требуется замена

Поводом для ремонта служат прогар, трещины, вмятины, нарушение геометрии присоединительной площадки, повреждение выходного дефлектора или креплений. Усилившийся звук и прорыв газов возле цилиндра также требуют проверки, однако до установки новой детали следует исключить ослабление винтов и дефект уплотнения.

• Целый корпус восстанавливает предусмотренное конструкцией снижение шума.
• Правильно ориентированный боковой выход отводит горячие газы от рабочей зоны оператора.
• Совпадающая присоединительная геометрия позволяет установить деталь без переделки корпуса и крепежных точек пилы.

Установка и последующая проверка

Работы выполняют на остановленной и полностью остывшей бензопиле. После снятия старого глушителя очищают сопрягаемую поверхность от нагара и остатков прежнего уплотнения, проверяют резьбу, крепеж и прокладку. Новый корпус устанавливают без перекоса, совмещая выпускное и крепежные отверстия, после чего винты затягивают равномерно. Не следует пытаться притянуть деталь, если отверстия не совпадают: это указывает на неподходящее исполнение или неправильное положение корпуса.

После сборки проверьте неподвижность глушителя, отсутствие зазора у цилиндра и правильное направление выхлопа. При необычном звуке, прорыве газов возле соединения или ослаблении крепежа пилу останавливают и повторно осматривают после остывания. Точный подбор и аккуратная установка помогают вернуть бензопиле Husqvarna 51/55 штатную работу выпускной системы без изменения ее конструкции.
