Пластина глушителя для бензопилы Stihl MS 180

Пластина глушителя для бензопилы Stihl MS 180

Фасонная металлическая пластина устанавливается в зоне глушителя бензопилы Stihl MS 180 и выполняет функцию охлаждающего листа в компоновке выхлопной части. Такая деталь нужна при восстановлении штатной сборки после разборки, повреждения, деформации или утраты прежней пластины. Это отдельная позиция: она не заменяет глушитель в сборе, его наружную крышку либо уплотнительную прокладку.

Назначение и конструкция

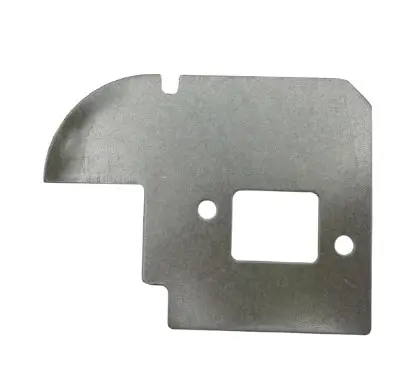

Пластина имеет плоское листовое основание сложного контура, два круглых отверстия, крупное прямоугольное окно и сформированный участок с закругленным краем. Контур и расположение вырезов рассчитаны на определенное положение детали возле глушителя. Поэтому при ремонте важна не только модель пилы, но и полное совпадение геометрии с ранее установленной пластиной: отверстия должны совмещаться без натяжения, а края — занимать предусмотренное место рядом с сопрягаемыми деталями.

В конструкции Stihl MS 180 охлаждающая пластина является самостоятельной частью группы глушителя. Рядом в сборке применяются сам глушитель, крепеж, крышка и, в зависимости от исполнения пилы, другие детали выхлопной части. Заказывать пластину стоит тогда, когда остальные компоненты пригодны для дальнейшей эксплуатации и требуется восстановить именно этот лист, а не менять весь глушитель. Такой подход удобен при локальном ремонте после обслуживания или неудачной предыдущей разборки.

Что сверить перед выбором

• Модель бензопилы. Позиция предназначена для Stihl MS 180. Перед выбором проверьте полное название модели бензопилы.
• Исполнение выхлопной части. Для семейства MS 180 встречаются разные охлаждающие пластины и варианты компоновки, поэтому одного названия модели может быть недостаточно.
• Контур старой детали. Сравните закругленную сторону, ступенчатый переход, прямые кромки и положение небольшого верхнего паза.
• Расположение отверстий. Проверьте два круглых отверстия и прямоугольное окно: их форма, расстояние и ориентация должны повторять демонтированную пластину.
• Состояние соседних деталей. До сборки осмотрите крепеж, глушитель, крышку и прокладку; каждый поврежденный компонент оценивают отдельно перед монтажом.

Рекомендации по установке

Работы выполняют на полностью остывшей бензопиле. После снятия глушителя посадочную зону очищают от загрязнений и сохраняют порядок расположения деталей. Новую пластину устанавливают в том же положении, что и прежнюю, без сверления дополнительных отверстий, подрезания кромок или принудительного изгиба. Если контур приходится подтягивать крепежом, выбор следует перепроверить: правильно подобранная деталь занимает свое место без заметного перекоса.

Перед окончательной затяжкой совместите все отверстия и убедитесь, что пластина не зажата кромкой между соседними частями. Крепеж затягивают равномерно, сохраняя ровную посадку глушителя. После сборки контролируют неподвижность компонентов и отсутствие контакта пластины с деталями, для которых такой контакт не предусмотрен. Если старая пластина отсутствует и сравнить форму невозможно, подбор выполняют по точному исполнению пилы и конфигурации ее выхлопной группы.

Пластина глушителя подходит для ремонта Stihl MS 180, когда нужна отдельная фасонная деталь с такой конфигурацией отверстий и вырезов. Тщательная сверка контура до разборки помогает избежать повторного демонтажа и вернуть узлу предусмотренную производителем компоновку.
