Манжета ручного насоса LPO

Манжета ручного насоса LPO

Манжета предназначена для восстановления поршневой части ручного насоса LPO. Она устанавливается на поршень и при его возвратно-поступательном движении контактирует с внутренней стенкой цилиндра. Чашеобразный край ограничивает обратный проход воздуха между поршнем и цилиндром, благодаря чему насос создает давление при каждом ходе рукоятки. Такая деталь требуется, когда исправный в остальном насос стал качать слабее, перестал уверенно набирать давление или требует слишком большого количества ходов.

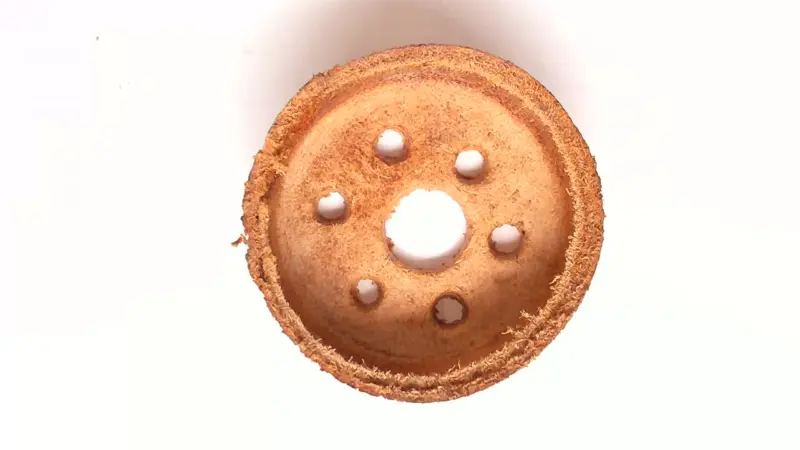

Манжета имеет круглую чашеобразную форму, центральное посадочное отверстие и несколько меньших отверстий, расположенных по окружности. При установке важен не только наружный диаметр: профиль борта, общая высота, размер центрального отверстия и расположение остальных отверстий должны соответствовать деталям поршня. Плоская прокладка или похожая по диаметру манжета с другим профилем не считается полноценной альтернативой, поскольку ее край может неправильно прилегать к цилиндру.

Как подобрать манжету

Перед заказом снимите старую деталь и сопоставьте ее с новой без растягивания и деформации. На изношенной манжете край иногда становится шире, тоньше или теряет первоначальную форму, поэтому для проверки желательно измерить также внутренний диаметр цилиндра и посадочные части поршня. Обозначение LPO должно соответствовать исполнению обслуживаемого насоса.

• Наружный размер: край манжеты должен прилегать к стенке цилиндра, но не зажиматься в нем с чрезмерным усилием.
• Профиль: сравните глубину чаши, высоту борта и направление его изгиба со снятой деталью.
• Центральное отверстие: его размер должен подходить к крепежной части поршня без растачивания или смещения.
• Схема малых отверстий: проверьте их количество, диаметр и расположение относительно деталей поршня.
• Посадка в сборе: после затяжки манжета должна оставаться ровной, без складок, перекоса и зажатого края.

Когда требуется замена

Поводом для обслуживания становятся трещины и надрывы на борте, заметная деформация чаши, затвердевание, выкрашивание поверхности либо неплотное прилегание к цилиндру. На работе насоса износ проявляется слабой подачей воздуха, потерей сопротивления на ходе и медленным набором давления. Похожие признаки могут возникать при неисправности клапанов, шланга или наконечника, поэтому перед разборкой стоит проверить весь воздушный тракт.

Установка и проверка

Перед монтажом очистите поршень и внутреннюю поверхность цилиндра от пыли, старых частиц и загрязнений. Осмотрите цилиндр: острые заусенцы, глубокие риски и коррозия способны быстро повредить новую кромку. Манжету устанавливают в том же направлении, в котором была ориентирована исправная старая деталь, либо по схеме конкретного насоса. Край следует вводить в цилиндр аккуратно, не подворачивая и не прокалывая его инструментом. Крепление затягивают равномерно, сохраняя соосность поршня.

После сборки выполните несколько плавных ходов без рывков. Рукоятка должна двигаться равномерно, а насос — последовательно набирать давление. Если поршень закусывает, манжета шумно трется или воздух продолжает обходить поршень, остановите проверку и повторно осмотрите размер, ориентацию и посадку детали. Одновременно убедитесь в исправности клапанов, соединений и шланга.

Манжета LPO позволяет отремонтировать поршневую часть ручного насоса без замены всего инструмента. Для точного выбора сопоставьте геометрию старой детали, размеры цилиндра и устройство крепления: совпадение только по общему внешнему виду не подтверждает совместимость.
