Поршень Honda Dio 50 +0,25 Ø39,25 мм SEE с кольцами и пальцем

Ремонтный поршень SEE для Honda Dio 50

Предназначен для восстановления цилиндро-поршневой группы скутера Honda Dio 50 при переходе на первый ремонтный размер. Диаметр поршня составляет 39,25 мм, а обозначение +0,25 указывает на увеличение относительно стандартного размера 39,00 мм. Такая деталь применяется не вместо исправного штатного поршня, а после дефектовки цилиндра и его подготовки под соответствующий ремонтный диаметр.

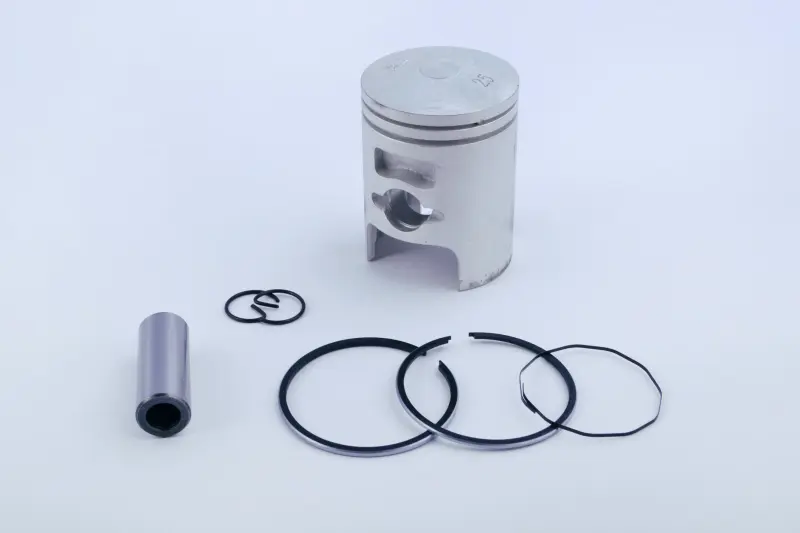

В комплект входят поршень, поршневые кольца, палец диаметром 12 мм и стопорные кольца пальца. Совместно эти детали обеспечивают передачу усилия от поршня к шатуну, уплотнение камеры сгорания и правильное удержание пальца в бобышках поршня. Подобранные по размеру кольца избавляют от необходимости отдельно искать совместимый комплект для поршня Ø39,25 мм.

Когда нужен размер 39,25 мм

Ремонтный поршень используют, когда цилиндр уже нельзя оставить в стандартном размере из-за износа, задиров или нарушения геометрии рабочей поверхности. Перед установкой цилиндр измеряют и обрабатывают под конкретный поршень с монтажным зазором, предусмотренным ремонтными данными двигателя. Один только диаметр старой детали не показывает фактическое состояние цилиндра: необходимо проверить его овальность, конусность и поверхность по всей рабочей зоне.

Размер +0,25 нельзя выбирать как способ убрать люфт без расточки и точного измерения. Если установить увеличенный поршень в неподготовленный цилиндр, требуемого зазора не будет. Если цилиндр изношен сильнее допустимого для первого ремонта, размер 39,25 мм также не решит проблему. Решение о расточке принимает мастер после промеров, а окончательный зазор формируют по поршню, который будет установлен.

Что проверить при подборе

• Модель и модификацию двигателя: назначение Honda Dio 50 должно совпадать с конкретной версией установленного мотора.
• Ремонтный диаметр: цилиндр после обработки должен соответствовать поршню Ø39,25 мм с учетом требуемого монтажного зазора.
• Диаметр пальца: в этом комплекте используется палец 12 мм; размер сопрягаемых деталей должен совпадать.
• Геометрию поршня: перед сборкой сравнивают высоту, форму днища, расположение пальца, окон и фиксирующих штифтов колец со снятой деталью.
• Состояние сопряженных деталей: проверяют шатун, посадку пальца, цилиндр и канавки без попытки компенсировать их повреждение только новыми кольцами.

Подготовка и установка

До сборки следует очистить цилиндр после механической обработки, убедиться в отсутствии абразивных частиц и повторно проконтролировать размеры. Кольца устанавливают в предназначенные для них канавки, не разводя их больше необходимого. Их замки должны занимать положение, заданное фиксирующими штифтами поршня. Палец вставляют без ударной нагрузки, а оба стопорных кольца полностью размещают в посадочных канавках.

При вводе поршня в цилиндр кольца аккуратно сжимают, не допуская перекоса и попадания замка на край окна. Сопрягаемые поверхности смазывают подходящим для двигателя маслом. После сборки коленчатый вал должен проворачиваться плавно, без закусывания и постороннего сопротивления. Такой контроль помогает обнаружить ошибку в положении колец или несоответствие размеров до запуска двигателя.

Комплект SEE подходит для ремонта Honda Dio 50, когда цилиндр подготовлен именно под первый ремонт 39,25 мм, а палец 12 мм и геометрия поршня соответствуют двигателю. Точный подбор по результатам промеров позволяет восстановить необходимое уплотнение в цилиндре и избежать повторной разборки из-за ошибочно выбранного размера.
