Поршневой комплект SEE 2T для Stels 50, +0,25, Ø40,25 мм, палец 12 мм

Поршневой комплект SEE 2T для Stels 50 — первый ремонт +0,25

Комплект предназначен для ремонта цилиндро-поршневой группы двухтактных скутеров Stels 50 с двигателем семейства 1E40QMB. Поршень имеет диаметр 40,25 мм и рассчитан на палец диаметром 12 мм. Размер +0,25 относится к первому ремонту: его выбирают для цилиндра, подготовленного под соответствующий увеличенный диаметр после измерения и расточки. Для цилиндра в стандартном размере 40,00 мм эта версия без механической обработки не подходит.

Назначение ремонтного поршня

В двухтактном двигателе поршень движется внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец и шатун на коленчатый вал. Состояние пары «цилиндр — поршень», колец и канавок связано с компрессией, запуском и тягой двигателя. Переход на первый ремонтный размер применяют, когда рабочую поверхность цилиндра уже нельзя оставить в номинале из-за износа или повреждений, но ее можно восстановить расточкой под 40,25 мм. Само обозначение +0,25 не означает, что поршень можно установить в любой цилиндр Stels 50: окончательное решение принимают по результатам измерения цилиндра.

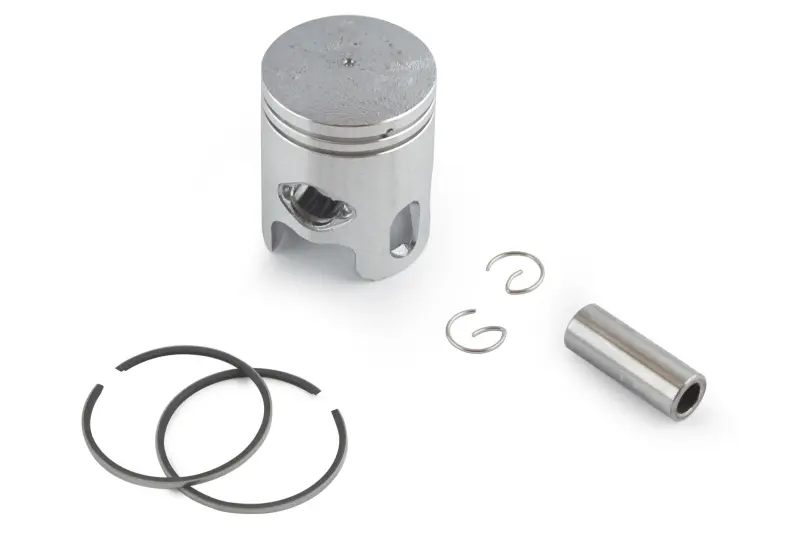

Состав комплекта

В набор входят детали, необходимые для соединения поршня с шатуном и уплотнения камеры цилиндра:

• поршень Ø40,25 мм — основная деталь первого ремонтного размера;
• два поршневых кольца — устанавливаются в кольцевые канавки поршня;
• поршневой палец Ø12 мм — соединяет поршень с верхней головкой шатуна;
• два стопорных кольца — удерживают палец от осевого смещения после сборки.

Комплектный формат позволяет одновременно заменить сопряженные детали поршня, не подбирая кольца, палец и фиксаторы по отдельности. При этом состояние цилиндра, шатуна и игольчатого подшипника оценивают отдельно: эти детали влияют на возможность правильной сборки и дальнейшую работу двигателя.

Как проверить совместимость

Основные параметры выбора — двухтактный двигатель Stels 50, ремонтный диаметр 40,25 мм и поршневой палец 12 мм. Для двигателей 1E40QMB такой размер встречается на моделях Stels Skif, Leader, Vortex, Tactic, Alpha и Arrow, однако название скутера не заменяет проверку конкретного мотора. Перед заказом сравните с демонтированным поршнем диаметр пальца, общую высоту, положение пальца, форму днища и юбки, расположение окон и параметры колец. Цилиндр необходимо измерить по нескольким поясам и направлениям, чтобы определить фактический диаметр, конусность и овальность. Это исключает установку ремонтного поршня в цилиндр неподходящего размера.

Подготовка и установка

Расточку и финишную обработку цилиндра выполняют с учетом фактического размера конкретного поршня и требуемого теплового зазора. До сборки проверяют торцевые зазоры колец в цилиндре, свободное движение колец в канавках, состояние пальца, посадочных мест и верхней головки шатуна. Кольца устанавливают без чрезмерного разведения, а стопорные кольца полностью заводят в посадочные канавки. Направление поршня, положение замков колец, смазку при сборке и режим первоначальной эксплуатации определяют по ремонтной документации двигателя. После монтажа коленчатый вал должен проворачиваться плавно, без заеданий и постороннего контакта. Такой порядок помогает использовать ремонтный размер по назначению и избежать повреждения свежей поверхности цилиндра при первом запуске.
