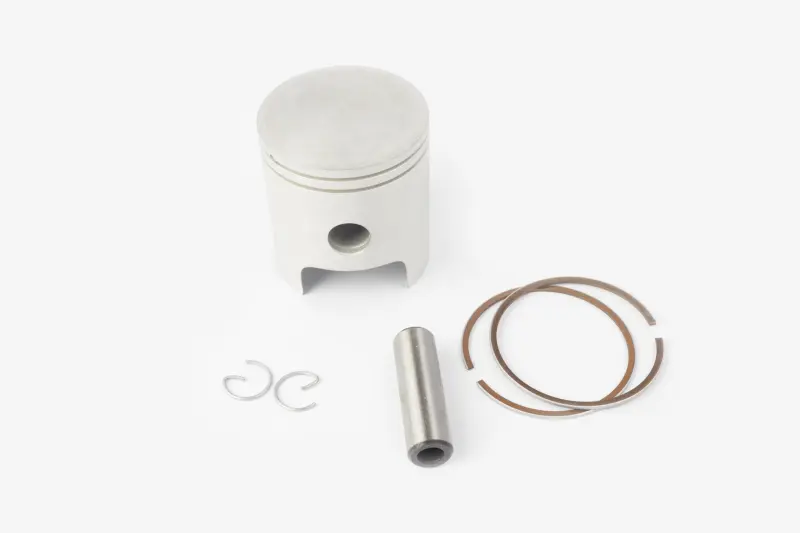

Поршневой комплект SEE Honda Lead 90 +0,25 Ø48,25 мм

Поршневой комплект SEE для Honda Lead 90 — первый ремонтный размер

Комплект предназначен для ремонта двухтактного двигателя скутера Honda Lead 90 в модификации HF05. Поршень имеет диаметр 48,25 мм и относится к первому ремонтному размеру +0,25 мм относительно стандартного диаметра 48,00 мм. Такой вариант применяют, когда цилиндр уже нельзя оставить в номинальном размере из-за износа или повреждений и его подготавливают под следующую размерную ступень.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. Состояние его поверхности, кольцевых канавок и сопряжения с цилиндром влияет на герметичность камеры сгорания, компрессию и стабильность работы мотора. Ремонтный поршень выбирают не только по модели скутера: решающими остаются фактический размер цилиндра после обработки, требуемый зазор и соответствие остальных посадочных параметров.

Состав и основные параметры

• Назначение: ремонт цилиндро-поршневой группы Honda Lead 90.
• Модификация: HF05, двигатель объемом 90 см³.
• Тип двигателя: двухтактный.
• Диаметр поршня: 48,25 мм.
• Ремонтная ступень: +0,25 мм, первый ремонт.
• Диаметр поршневого пальца: 12 мм.
• Марка изделия: SEE (Sheng-E), производство Тайвань.
• Состав набора: поршень, два кольца, поршневой палец и два стопорных кольца.

Как правильно подобрать

Обозначение +0,25 не означает, что деталь можно устанавливать в любой изношенный цилиндр Honda Lead 90 без измерений. Перед заказом необходимо определить диаметр, овальность и конусность цилиндра, а затем решить, допускает ли его состояние обработку под 48,25 мм. Окончательный размер при расточке и хонинговании назначают по фактически измеренному поршню и требуемому монтажному зазору. Попытка компенсировать выраженную выработку одним новым поршнем не обеспечивает правильного сопряжения деталей.

• Уточните модель скутера и модификацию двигателя HF05: похожее название техники не заменяет проверку двигателя.
• Сверьте требуемую ремонтную ступень с результатами промера цилиндра, а не только со старым поршнем.
• Проверьте диаметр пальца 12 мм и соответствие его посадки шатуну.
• Сопоставьте форму днища, юбки, окон, расположение кольцевых канавок и общую высоту со снятой деталью.
• Убедитесь, что цилиндр подготовлен именно под поршень 48,25 мм и сохраняет допустимый ресурс для обработки.

Установка и ввод в работу

Монтаж выполняют после дефектовки цилиндра, шатуна и сопряженных деталей. До сборки проверяют зазор колец в цилиндре, их свободное перемещение в канавках, посадку пальца и надежную фиксацию обоих стопорных колец. Кольца устанавливают с учетом положения фиксирующих штифтов в канавках, чтобы их замки не смещались к окнам двухтактного цилиндра. Поршень необходимо ориентировать согласно конструкции двигателя и расположению окон.

После механической обработки цилиндр тщательно очищают от абразивных частиц. При сборке применяют предусмотренную для этого двигателя смазку, не допускают перекоса колец и контролируют свободное перемещение поршня. Первый запуск проводят только после проверки подачи масла, герметичности соединений и правильности сборки. В начальный период мотору дают приработаться без длительной работы на предельной нагрузке. Комплект подходит для планового восстановления Honda Lead 90, когда измерения подтвердили первый ремонтный размер 48,25 мм.
