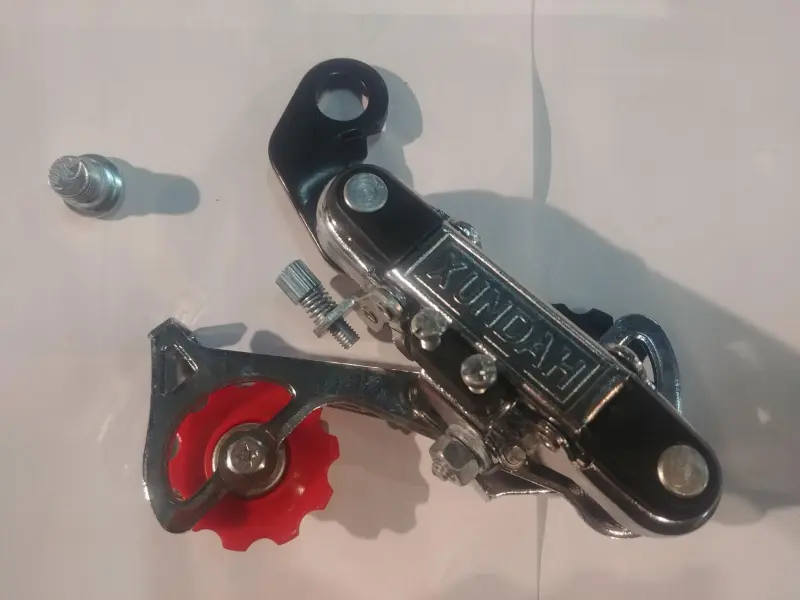

Задний переключатель скоростей YKX, крепление на наконечник, малый ролик

Задний переключатель скоростей YKX с малым роликом

Механический задний переключатель предназначен для велосипедной трансмиссии с внешним переключением передач. Он перемещает цепь между звездами заднего блока и поддерживает ее натяжение при выборе передачи. Такая деталь нужна при замене погнутого, поврежденного или изношенного переключателя, из-за которого передачи включаются с задержкой, цепь шумит, перескакивает либо не удерживается на выбранной звезде.

Назначение и конструкция

Переключатель работает вместе с манеткой и тросом. При натяжении троса подвижная часть смещает ролик в сторону соседней звезды, а возвратная пружина обеспечивает движение в обратном направлении после ослабления троса. Ролик направляет цепь и участвует в поддержании ее натяжения. В этой версии используется малый зубчатый ролик, а корпус сочетает черные и серебристые детали.

Конструкция включает болтовое крепление, узел фиксации троса, регулировочный упор для оболочки троса, возвратный механизм и винты настройки положения. Болтовой тип крепления соответствует варианту, обозначенному как крепление на наконечник. Это принципиальный критерий подбора: переключатели с креплением непосредственно на ось колеса или с другой формой присоединительной части нельзя считать равнозначной заменой без проверки геометрии.

Что проверить перед выбором

Количество поддерживаемых передач, допустимый размер наибольшей задней звезды, ширина цепи и емкость механизма для этой модели не заявлены. Поэтому подбирать ее только по внешнему сходству или общему назначению не следует. Надежнее сопоставить новый переключатель со снятой деталью и параметрами установленной трансмиссии.

• Крепление: сравните болтовую точку установки, форму наконечника и положение переключателя относительно задних звезд.
• Задний блок: уточните количество звезд трещотки или кассеты, расстояние между ними и размер самой крупной звезды.
• Цепь: проверьте соответствие ее ширины системе передач и свободное прохождение по малому ролику.
• Тросовый привод: сопоставьте направление подвода оболочки, место зажима троса и доступ к регулировочному упору.
• Геометрия: ролик должен располагаться под выбранной звездой без контакта корпуса со спицами, цепью или задним блоком.

Установка и регулировка

Перед монтажом проверяют точку крепления на велосипеде: резьба должна быть исправной, а присоединительная часть — без изгиба. Переключатель устанавливают ровно, без перекоса болта, после чего цепь проводят по предусмотренной траектории вокруг ролика. Затем закрепляют трос и выполняют базовую настройку крайних положений. Ограничительные винты выставляют так, чтобы механизм не уводил цепь за пределы крайних звезд.

После ограничения хода регулируют натяжение троса. Ролик должен последовательно занимать положение под каждой выбранной звездой, а цепь — переходить на соседнюю передачу без постоянного треска и попыток самопроизвольно вернуться назад. Проверку начинают при свободно вращающемся заднем колесе, последовательно проходя весь диапазон. Если настройка быстро сбивается, дополнительно оценивают состояние троса, оболочки, цепи, задних звезд и точки крепления.

Замена оправдана при деформации корпуса, ослаблении возвратной пружины, заметном люфте, повреждении ролика или невозможности стабильно настроить передачи. Правильно подобранный и отрегулированный переключатель возвращает управляемое перемещение цепи по задним звездам и помогает трансмиссии работать без лишнего шума. До покупки необходимо подтвердить тип крепления и совместимость с фактической конфигурацией велосипеда.
