Втулка сектора кикстартера в крышку вариатора 4T GY6 125/150 SHUK

Втулка сектора кикстартера SHUK для GY6 125/150

Втулка устанавливается в крышку вариатора четырехтактного двигателя GY6 и служит опорой для сектора механизма ножного запуска. Она удерживает сектор в предусмотренном положении и направляет его движение относительно оси. Такая небольшая деталь непосредственно влияет на то, насколько ровно сектор входит в зацепление, перемещается при нажатии на рычаг кикстартера и возвращается после запуска двигателя.

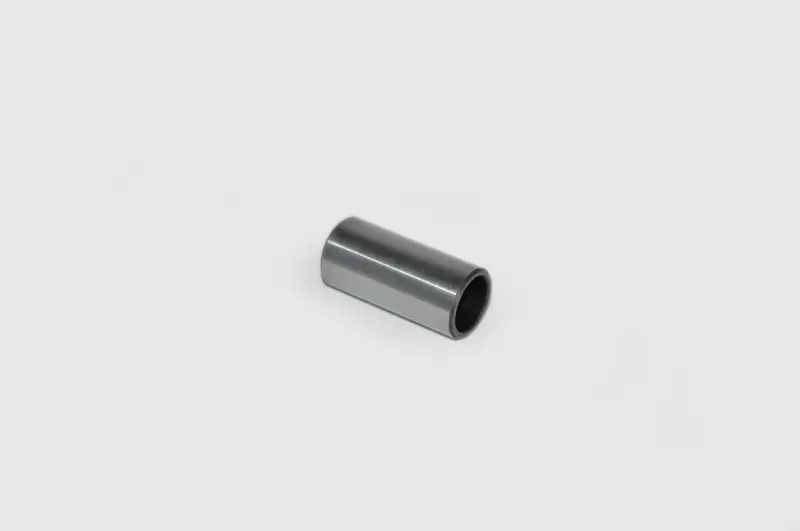

Позиция рассчитана на китайские скутеры с двигателями семейства GY6 объемом 125 и 150 см³. Подтверждена совместимость с обозначениями двигателей 152QMI/1P52QMI и 157QMJ/1P57QMJ. Втулка относится именно к опоре заводного сектора в крышке вариатора: ее не следует путать со втулкой, устанавливаемой в картер, пальцем промежуточной шестерни или втулкой самого вариатора. Деталь имеет форму полого цилиндра и предназначена для посадки в соответствующее отверстие крышки.

Когда требуется проверка втулки

Состояние втулки оценивают при обслуживании ножного запуска, снятии крышки вариатора или ремонте сектора кикстартера. Выработка опорной поверхности способна увеличить боковой люфт сектора. Поводом разобрать механизм могут стать стук при работе рычагом, перекос сектора, заедание либо неровный возврат кикстартера. Такие признаки не всегда связаны только со втулкой, поэтому вместе с ней проверяют ось и зубья сектора, промежуточную шестерню, возвратную пружину, шайбы и посадочное отверстие крышки.

Что проверить при подборе

• Семейство двигателя. Деталь предназначена для четырехтактных GY6 125/150; одного совпадения объема двигателя без проверки его обозначения недостаточно.
• Расположение детали. Нужная втулка находится со стороны крышки вариатора и поддерживает сектор ножного запуска. В механизме может применяться еще одна похожая опора с другой посадкой.
• Размеры посадки. Перед заказом сравните длину, наружный и внутренний диаметры снятой втулки, а также диаметр отверстия в крышке. Точные размеры этой версии SHUK в карточке не заявлены.
• Состояние сопряженных деталей. Новая втулка не устранит люфт, если изношена ось сектора либо повреждено посадочное отверстие. Эти поверхности проверяют совместно.

Обозначения GY6 125 и GY6 150 охватывают несколько вариантов крышек и пусковых механизмов. Надежнее выбирать деталь по коду двигателя и фактической конструкции снятой крышки, а не только по модели скутера. Если ножной запуск ранее был удален или крышка заменялась, дополнительно убедитесь, что в ней предусмотрена соответствующая посадка и установлен сектор нужного типа.

Установка и контроль после ремонта

Для замены снимают рычаг кикстартера и левую крышку картера, после чего разбирают детали пускового механизма в установленной для конкретного двигателя последовательности. При разборке сохраняют положение шайб, возвратной пружины и ограничительной пластины. Посадочное отверстие очищают и осматривают на износ или повреждения; сектор и его ось также не должны иметь выраженной выработки. Установку выполняют без перекоса, не повреждая кромку втулки и поверхность крышки.

При обратной сборке ось, пружину и связанные детали располагают по меткам и пазам, предусмотренным конструкцией GY6. На нагруженную поверхность оси и указанные сервисной схемой участки наносят небольшое количество подходящей смазки. Затем проверяют свободное перемещение сектора, правильное зацепление шестерен и уверенный возврат рычага. Крышка должна устанавливаться без принудительного стягивания, а после окончательной сборки кикстартер должен проходить полный ход без закусывания и постороннего люфта.

Втулка SHUK подходит для планового восстановления опоры сектора и ремонта крышки вариатора на совместимых GY6 125/150. Точная сверка двигателя, места установки и размеров старой детали помогает исключить путаницу с внешне похожими втулками пускового механизма.
