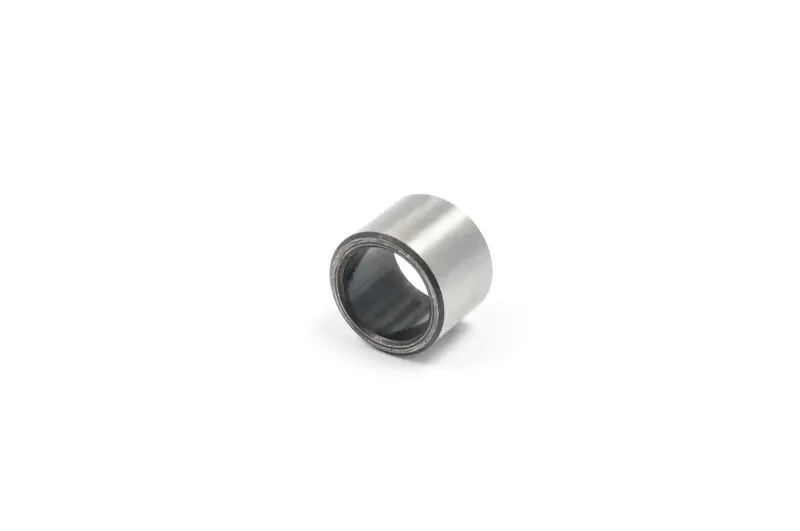

Втулка сектора кикстартера в картер 4T GY6 125/150 SHUK

Втулка сектора кикстартера в картер 4T GY6 125/150 SHUK

Втулка SHUK предназначена для установки в картер четырехтактных двигателей семейства GY6 объемом 125 и 150 см³. Деталь относится к механизму ножного запуска и служит опорой для оси сектора кикстартера. Она нужна при ремонте посадочного места, если прежняя втулка изношена, повреждена или была демонтирована вместе с деталями пускового механизма.

Назначение детали

Во время нажатия на рычаг кикстартера сектор поворачивается и передает усилие другим деталям механизма запуска. Втулка поддерживает его ось со стороны картера, направляет вращение и помогает сохранять правильное положение сопряженных деталей. Исправная посадка особенно важна для свободного движения сектора и его корректного возврата после запуска двигателя.

Износ этой опоры проверяют при появлении заметного бокового люфта оси, затрудненном перемещении механизма, следах истирания или повреждениях посадочного отверстия. Состояние втулки также целесообразно оценить при разборке кикстартера для замены сектора, возвратной пружины или связанных с ними деталей. Новая втулка устраняет причину люфта только тогда, когда посадочное место в картере не разбито и остальные компоненты механизма остаются исправными.

Что проверить при подборе

Эта позиция рассчитана на китайские скутерные двигатели GY6 125/150, включая распространенные обозначения 152QMI и 157QMJ. Одного указания объема двигателя для уверенного выбора недостаточно: в разных версиях пускового механизма могут применяться отличающиеся втулки и места их установки. В продаже отдельно встречаются детали для картера и для крышки вариатора, поэтому эти варианты нельзя считать взаимозаменяемыми без сравнения.

• Тип двигателя: четырехтактный GY6 125/150.
• Связанные обозначения двигателя: 152QMI и 157QMJ.
• Место установки: посадочное отверстие в картере.
• Назначение: опора оси сектора механизма ножного запуска.
• Исполнение: цилиндрическая втулка без выступающего наружного фланца.

Перед заказом сравните наружный и внутренний диаметры, длину, форму торцов и место установки со снятой деталью. Если старая втулка отсутствует, ориентируйтесь на модель двигателя, конструкцию картера и размеры посадочного отверстия. Не подбирайте эту позицию по сходству с втулкой из крышки вариатора: внешне детали могут быть близкими, но работать в разных опорах пускового сектора.

Замена и установка

Для замены требуется доступ к механизму кикстартера и посадке в картере. До сборки очищают место установки, проверяют его на выработку и убеждаются, что новая втулка входит ровно, без перекоса и повреждения кромок. После монтажа ось сектора должна перемещаться без заклинивания и выраженного поперечного люфта. Возвратную пружину, зубья сектора и сопряженные детали проверяют отдельно, поскольку новая втулка не компенсирует их износ.

При окончательной сборке важно восстановить штатное расположение деталей ножного запуска и проверить возврат рычага до установки снятых наружных компонентов. Если в посадке есть трещины, овальность или сильная выработка, одной заменой втулки ремонт может не ограничиться. Такой осмотр помогает избежать повторной разборки и сохранить правильное взаимное положение деталей кикстартера.

Втулка SHUK подходит для планового восстановления механизма ножного запуска на совместимом двигателе GY6 125/150. Точная сверка двигателя, места установки и размеров старой детали позволяет отличить картерную втулку от похожего варианта, устанавливаемого в крышку вариатора.
