Вилки переключения передач, пара, для мопеда Delta

Вилки переключения передач для мопеда Delta

Комплект из двух вилок предназначен для механизма переключения передач мопеда Delta. Эти детали устанавливаются внутри коробки передач и участвуют в выборе нужной ступени: движение от механизма управления передается к соответствующим деталям КПП, после чего происходит включение или выключение передачи. Комплект подходит для ремонта трансмиссии, когда штатные вилки изношены, деформированы либо имеют повреждения в местах посадки и контакта с сопряженными деталями.

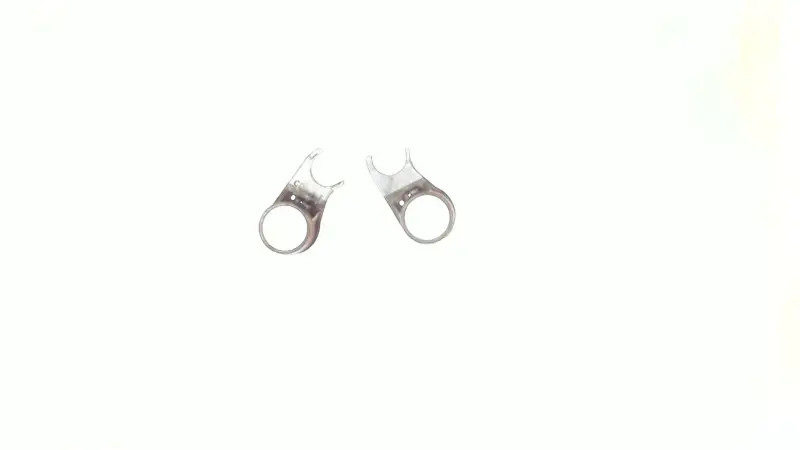

Каждая вилка имеет круглую втулочную часть и раздвоенный участок с двумя лапками. Такая форма необходима для размещения детали в механизме и ее направленного перемещения при переключении. В комплект входят две вилки серебристого цвета. Пара позволяет заменить обе соответствующие детали за один ремонт и проверить механизм переключения комплексно, не оставляя внутри коробки вторую вилку с неизвестной степенью износа.

Назначение и признаки необходимости ремонта

Вилки работают совместно с копирным механизмом и деталями коробки передач. Во время выбора ступени они перемещают сопряженную часть КПП в требуемое положение. Состояние их лапок, втулочных посадок и общей геометрии непосредственно влияет на полноту перемещения. Причиной проверки механизма могут стать затрудненное переключение, неполное включение передачи, самопроизвольный выход из выбранной ступени или заметные повреждения, обнаруженные после разборки. Эти симптомы не указывают исключительно на вилки, поэтому одновременно осматривают вал, копирный механизм, шестерни, сопряженные поверхности и фиксаторы.

Что учитывать при подборе

Название Delta охватывает мопеды и двигатели нескольких исполнений, поэтому одной модели техники недостаточно для безошибочного выбора. До покупки сопоставьте новые детали со снятой парой и конфигурацией установленной коробки передач. Особенно важны форма каждой вилки, положение и диаметр круглых посадок, ширина и профиль лапок, расстояние между контактными участками, общая высота, изгиб и взаимное расположение поверхностей. Даже небольшое различие в геометрии может помешать свободному ходу механизма или правильному включению ступеней.

• Тип детали: вилки механизма переключения коробки передач.
• Назначение: направленное перемещение сопряженных деталей при выборе передачи.
• Применение: трансмиссия мопеда Delta подходящего исполнения.
• Количество: две вилки.
• Конструкция: круглая втулочная часть и вилочная часть с двумя лапками.

Установка и проверка

Монтаж выполняют при разобранной коробке передач с доступом к механизму переключения. Перед сборкой очищают посадочные места и внимательно осматривают сопряженные детали. Новые вилки должны перемещаться без закусывания, перекоса и контакта с участками, которых они не должны касаться. Следует проверить правильное расположение обеих деталей относительно копирного механизма и соответствующих деталей КПП, а также убедиться, что крепежные и фиксирующие компоненты установлены в предусмотренном порядке.

До окончательной сборки механизм последовательно переводят по всем доступным положениям вручную. Каждая ступень должна включаться полностью, а вилки — проходить свой ход свободно и возвращаться в предусмотренное положение. Если обнаружены задиры, чрезмерный люфт или повреждения сопряженных поверхностей, установка только новой пары может не устранить причину неисправности. Для такого ремонта желательно использовать руководство для конкретного двигателя либо поручить сборку специалисту, знакомому с коробками передач мопедов Delta.

Комплект рассчитан именно на ремонт механизма переключения, а не на замену наружной педали или вала управления. Перед заказом определите, какие детали повреждены после разборки, и сравните геометрию вилок с установленными ранее. Такой подбор снижает риск несовпадения и помогает восстановить корректный ход механизма без принудительной подгонки деталей.
