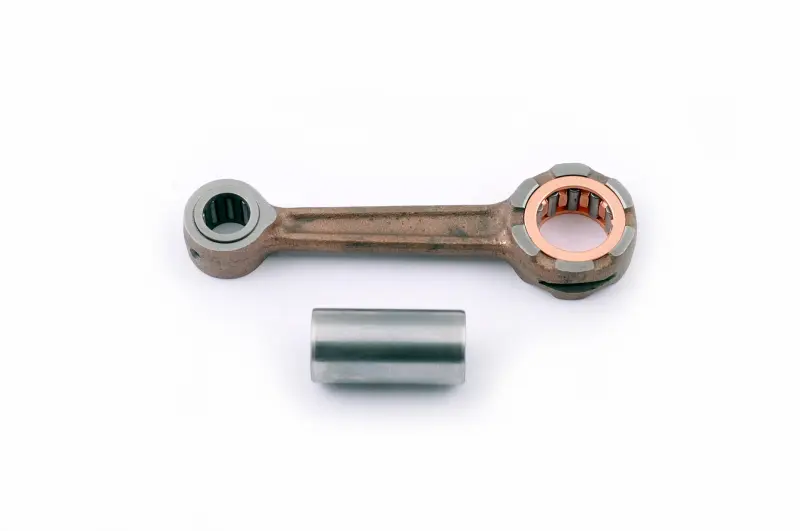

Комплект шатуна SEE для Honda Tact AF16

Комплект шатуна SEE для Honda Tact AF16

Ремонтный комплект предназначен для восстановления коленчатого вала двухтактного скутера Honda Tact модификации AF16. Шатун соединяет поршень с коленвалом: малая головка сопрягается с поршневым пальцем, а большая — с шатунной шейкой через палец коленвала. При работе двигателя деталь передает усилие от поршня и участвует в преобразовании его возвратно-поступательного движения во вращение коленчатого вала.

В комплект входят шатун, верхний и нижний игольчатые сепараторы, а также палец коленвала. Такой состав позволяет одновременно обновить сам шатун и детали его подвижных соединений. Верхний сепаратор устанавливается в малую головку и работает в паре с поршневым пальцем. Нижний размещается в большой головке, которая соединяется с щеками коленвала посредством комплектного пальца. Поршень, поршневой палец, щеки коленвала и коренные подшипники в этот набор не входят.

Когда требуется замена шатуна

Комплект используют при ремонте разобранного коленвала, если обнаружены недопустимый люфт большой головки, повреждение игольчатого сепаратора, заедание при повороте, следы перегрева, задиры на сопряженных поверхностях либо деформация шатуна. Посторонний металлический стук со стороны кривошипного механизма также требует разборки двигателя и проверки коленвала. Продолжать эксплуатацию без диагностики не следует: разрушение нижнего подшипника способно повредить коленвал, цилиндр и поршень.

Что проверить при подборе

• Модификацию скутера. Комплект рассчитан на Honda Tact AF16, включая обозначаемую в товарных каталогах версию Tact Full Mark SA50M. Одного названия Honda Tact недостаточно, поскольку у семейства существуют другие модификации.
• Тип двигателя. Деталь предназначена для двухтактной силовой установки соответствующей версии AF16. Ее не выбирают только по марке скутера или внешнему сходству.
• Посадочные параметры. Перед сборкой необходимо сопоставить со старым шатуном межосевое расстояние, ширину обеих головок, диаметры сопряжений, размеры сепараторов и пальца коленвала. Точные размеры этой позиции в доступных карточках не указаны.
• Состояние остальных деталей. Щеки коленвала, посадка пальца, поршневой палец, поршень и коренные подшипники проверяют отдельно. Новый комплект шатуна не устраняет износ деталей, которые остаются в двигателе.

Установка и контроль после сборки

Замена выполняется после снятия двигателя, разборки картера и демонтажа коленвала. Старый палец выпрессовывают из щек, затем устанавливают нижний сепаратор и шатун, после чего половины коленвала соединяют на новом пальце. Для этой операции нужны пресс, подходящие оправки и опыт работы с составными коленвалами. Удары по пальцу или щекам могут нарушить геометрию и повредить посадочные поверхности.

После запрессовки проверяют взаимное положение щек и радиальное биение коленвала индикатором. Шатун должен двигаться свободно, без подклинивания и ощутимой ступенчатости. Осевой зазор, биение и другие контрольные значения сверяют с ремонтными данными конкретного двигателя. Перед окончательной сборкой детали очищают, а игольчатые сепараторы смазывают маслом, предназначенным для двухтактного двигателя.

Комплект SEE тайваньского производства подходит для планового восстановления штатного коленвала Honda Tact AF16. Точная проверка модификации, размеров старой детали и состояния сопряжений помогает подготовить ремонт без несовместимых компонентов и повторной разборки двигателя.
