Поршневой комплект Honda DIO 62 SEE Ø43,25 (+0,25), Taiwan

Поршневой комплект Honda DIO 62 SEE Ø43,25 (+0,25)

Ремонтный комплект для цилиндро-поршневой группы Honda DIO 62 рассчитан на диаметр 43,25 мм. Размер +0,25 относится к первому ремонту: такой поршень применяют после износа цилиндра и его обработки под увеличенный диаметр. Он участвует в сжатии топливовоздушной смеси, воспринимает давление газов и через палец передает усилие на шатун. Правильно подобранная пара цилиндр–поршень необходима для восстановления компрессии, уверенного запуска двигателя и нормальной тяги скутера.

Комплект и назначение деталей

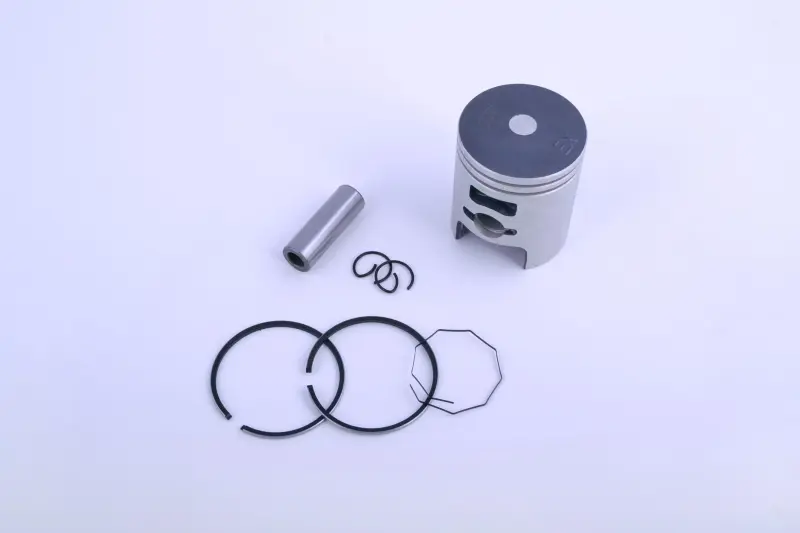

В набор входят поршень, поршневой палец, кольца и стопорные кольца пальца. Это основные детали, которые нужны при установке поршня в подготовленный цилиндр. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с верхней головкой шатуна. Стопорные кольца удерживают палец от осевого смещения. Поршень имеет канавки для колец и боковые окна в юбке; при подборе их расположение следует сопоставить с конструкцией прежней детали и цилиндра.

Комплект предназначен для Honda DIO в исполнении DIO 62 с ремонтным размером 43,25 мм. Одного совпадения названия модели недостаточно: в семействе DIO используются разные двигатели и цилиндры. Перед заказом нужно подтвердить фактический диаметр цилиндра, ремонтную ступень, параметры пальца, высоту поршня, форму юбки и расположение окон. Особенно важно не путать размер Ø43,25 с поршнями стандартного диаметра Ø43,00 или следующего ремонтного размера Ø43,50 — эти варианты не взаимозаменяемы без соответствующей обработки цилиндра.

Когда требуется замена

Установка нового поршневого комплекта актуальна при снижении компрессии, затрудненном запуске, заметной потере тяги, постороннем механическом шуме, задирах на юбке, повреждении днища или износе канавок колец. Такие признаки требуют проверки всей цилиндро-поршневой группы. Замена только поршня не устранит овальность, конусность или глубокие повреждения цилиндра, поэтому решение о переходе на размер +0,25 принимают после измерений. Цилиндр должен быть расточен и доведен под конкретный поршень с предусмотренным для двигателя монтажным зазором.

Что проверить перед установкой

• Диаметр: номинальный размер поршня составляет 43,25 мм; состояние и геометрию цилиндра проверяют измерительным инструментом.
• Ремонтная ступень: +0,25 выбирают для цилиндра, подготовленного именно под первый ремонт, а не для стандартной или уже повторно обработанной поверхности.
• Геометрия: высоту, юбку, окна, канавки и положение пальца сопоставляют со снятым поршнем и конфигурацией двигателя.
• Сопряженные детали: до сборки проверяют состояние цилиндра, шатуна, верхней головки шатуна и посадочных мест стопорных колец.
• Кольца: контролируют их свободное перемещение в канавках и зазоры согласно требованиям к конкретному цилиндру.

Во время сборки поверхности очищают от абразива и загрязнений, кольца устанавливают в предусмотренном положении, а стопоры пальца полностью заводят в посадочные канавки. После сборки коленчатый вал следует аккуратно провернуть вручную и убедиться, что поршень движется без закусывания. Режим первого запуска и последующей приработки выбирают по требованиям отремонтированного двигателя.

SEE Ø43,25 (+0,25) подходит для ремонта только тогда, когда измерения цилиндра и геометрия прежнего поршня подтверждают этот размер и исполнение. Такой подход помогает собрать согласованную цилиндро-поршневую пару и избежать повторной разборки двигателя из-за ошибочно выбранной ремонтной ступени.
