Поршневой комплект SEE для Honda DIO Smart 50 AF55/AF56 Ø38,50 (+0,50)

Поршневой комплект SEE для Honda DIO Smart 50 AF55/AF56 Ø38,50

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактных 50-кубовых скутеров Honda. Диаметр поршня составляет 38,50 мм, а обозначение +0,50 соответствует второму ремонтному размеру. Такой вариант выбирают для цилиндра, который уже обработан под соответствующий диаметр: он не относится к стандартному размеру Ø38,00 мм и требует точного согласования с фактическим состоянием цилиндра.

Назначение и совместимость

Основное применение — Honda Crea Scoopy AF55 и Honda DIO Smart с индексом AF56. При подборе нужно одновременно учитывать четырехтактное исполнение двигателя, объем 50 см³, код модели и ремонтный диаметр. Одного названия Honda DIO недостаточно: в разных поколениях этой серии применяются поршни с отличающимися диаметрами, формой днища, высотой, пальцами и расположением колец.

Во время работы поршень перемещается внутри цилиндра, участвует в сжатии смеси и передает усилие через поршневой палец на шатун. Поршневые кольца обеспечивают уплотнение между поршнем и стенкой цилиндра и участвуют в контроле масляной пленки. Стопорные кольца удерживают палец в посадочном месте, поэтому все детали комплекта должны устанавливаться без повреждений и с правильным положением.

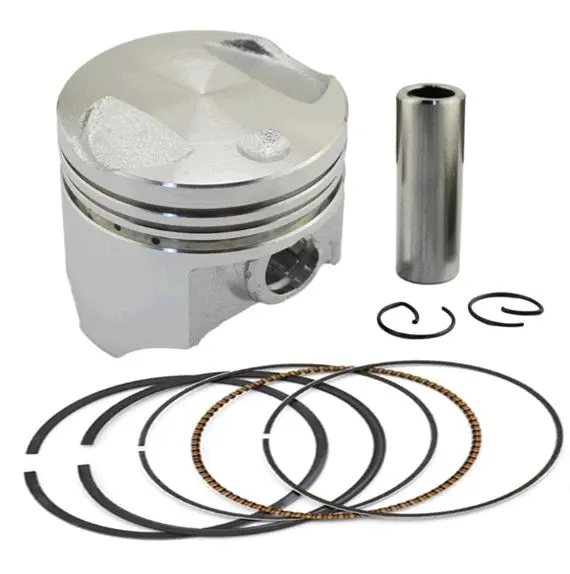

Состав комплекта

• Поршень Ø38,50 мм — соответствует второму ремонтному размеру +0,50 и предназначен для подготовленного под него цилиндра.
• Комплект поршневых колец — обеспечивает необходимое уплотнение после правильной установки и проверки зазоров.
• Поршневой палец — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — фиксируют палец с обеих сторон поршня.

Наличие поршня, колец, пальца и стопоров в одном наборе позволяет собирать цилиндро-поршневую группу из согласованного комплекта деталей. При этом прокладки, уплотнения и другие сопутствующие компоненты подбираются отдельно по конструкции двигателя и состоянию разобранных соединений.

Как правильно выбрать размер

Маркировка +0,50 не означает универсальную прибавку, которую можно выбрать без измерений. Перед покупкой цилиндр измеряют в нескольких поясах и направлениях, оценивая фактический диаметр, овальность, конусность и состояние рабочей поверхности. Решение о расточке или дальнейшей обработке принимают по результатам этих измерений. Рабочий зазор между поршнем и цилиндром задается специалистом с учетом конкретного цилиндра и требований двигателя.

Если цилиндр сохранил стандартный диаметр Ø38,00 мм, поршень Ø38,50 мм нельзя устанавливать без соответствующей механической обработки. Если цилиндр уже ремонтировался, обозначение прежнего поршня также не заменяет контрольный замер: износ после эксплуатации способен изменить геометрию поверхности. Дополнительно следует сопоставить со снятой деталью форму днища и юбки, общую высоту, диаметр и длину пальца, расположение канавок и конфигурацию колец.

Когда требуется замена и что проверить при установке

Поводом для ремонта могут стать задиры на юбке, повреждение днища, износ кольцевых канавок, снижение компрессии или повышенный расход масла. Эти признаки оценивают вместе с состоянием цилиндра, колец, пальца и верхней головки шатуна. Установка нового поршня в изношенный либо неправильно подготовленный цилиндр не устраняет причину неисправности и может привести к шумной работе или повторному повреждению деталей.

Перед сборкой цилиндр очищают после обработки, проверяют зазоры колец в цилиндре, свободное перемещение пальца и состояние посадочных мест. Кольца устанавливают в предусмотренном порядке и правильной стороной, а их замки располагают согласно требованиям двигателя. Стопоры должны полностью войти в канавки и не иметь деформаций. Трущиеся поверхности при сборке смазывают моторным маслом, после чего проверяют плавность движения поршня без заеданий.

Этот комплект подходит для планового восстановления четырехтактного двигателя Honda AF55/AF56 во втором ремонтном размере. Точный замер цилиндра и сопоставление конструкции со снятым поршнем помогают выбрать Ø38,50 мм обоснованно и собрать двигатель без несовместимых деталей.
