Поршневой комплект SEE Honda DIO AF54 4T 50, Ø36 мм

Поршневой комплект SEE Honda DIO 4T AF54 50, Ø36 мм

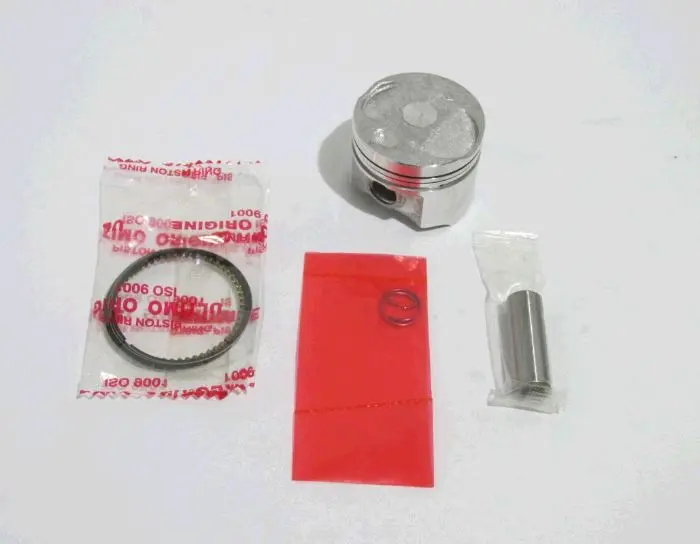

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя скутера Honda с модификацией AF54. Номинальный диаметр поршня — 36,0 мм, размер пальца для этой конфигурации — 10×28 мм. В набор входят поршень, комплект колец, поршневой палец и два стопорных кольца пальца.

Назначение и работа детали

Поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передает усилие на шатун. Поршневые кольца обеспечивают уплотнение между поршнем и стенкой цилиндра, участвуют в поддержании компрессии и контроле масла. Поэтому состояние поршня, канавок под кольца, самих колец и поверхности цилиндра оценивают как единую систему: установка одной новой детали без диагностики сопряженных поверхностей не устраняет овальность, глубокие задиры или чрезмерный зазор.

Как правильно подобрать

В обозначении этой позиции ключевыми являются три параметра: четырехтактное исполнение, модификация AF54 и диаметр 36,0 мм. Одного названия Honda DIO недостаточно, поскольку в семействе встречаются другие двигатели и поршни иных размеров. Перед заказом нужно сверить код модификации, измерить цилиндр и убедиться, что требуется именно размер 36,0 мм.

• Модификация: AF54; название модели без индекса не заменяет проверку двигателя.
• Диаметр поршня: 36,0 мм; это значение должно соответствовать подготовленному цилиндру с учетом монтажного зазора по ремонтной документации.
• Поршневой палец: 10×28 мм; необходимо сопоставить диаметр и длину со старой деталью и шатуном.
• Размерная версия: эту позицию нельзя путать с вариантами 36,25 или 36,50 мм, рассчитанными на иной фактический размер цилиндра.

Если цилиндр уже растачивали или меняли ранее, исходный заводской размер не гарантирует правильный выбор. Диаметр измеряют в нескольких поясах и направлениях, оценивая износ, конусность и овальность. По результатам мастер определяет, допустима ли установка поршня 36,0 мм или цилиндру требуется обработка под другую ремонтную размерность. Также сравнивают форму днища, расположение выемок, высоту поршня, положение пальца и конструкцию колец со снятым комплектом; эти параметры нельзя заменять совпадением только одного диаметра.

Когда требуется замена

Поводом для разборки и диагностики могут быть снижение компрессии, затрудненный запуск, потеря тяги, повышенный расход масла, дымность или посторонний звук в цилиндре. Такие признаки не доказывают неисправность одного поршня, поэтому одновременно проверяют цилиндр, кольца, клапанный механизм и состояние шатуна. Сам поршень заменяют при задирах на юбке, повреждении днища, износе канавок, трещинах или недопустимых зазорах. Кольца также не должны иметь сколов, деформации и чрезмерного зазора в замке.

Рекомендации по установке

Монтаж выполняют на чистых деталях после контрольных измерений. Цилиндр и канавки очищают от нагара и абразивных остатков, а трущиеся поверхности перед сборкой смазывают чистым моторным маслом. Кольца устанавливают в предназначенные для них канавки подходящим инструментом, не растягивая и не скручивая сверх необходимого. Если на кольце есть обозначение верхней стороны, его ориентируют к днищу поршня; замки колец разводят согласно ремонтной документации двигателя.

• Проверить боковой зазор колец в канавках и зазор их замков непосредственно в цилиндре.
• Соблюсти направление поршня, указанное для двигателя AF54, и убедиться в свободном движении пальца без ударной установки.
• Использовать новые стопорные кольца из комплекта и полностью посадить каждое в свою канавку.
• После сборки вручную провернуть коленвал и убедиться, что поршень движется свободно, без закусывания и контакта с клапанами.

Поршневой комплект SEE Ø36 мм подходит для ремонта только при подтвержденной конфигурации AF54 и корректном состоянии цилиндра. Точный обмер до сборки, соблюдение зазоров и аккуратная установка колец и фиксаторов важнее совпадения названия скутера: такой подход помогает восстановить компрессию и избежать повреждения новых деталей при первом запуске.
