Электростартер Yamaha BWS 100 / Aerox 100 / Neos 100 HB

Электростартер Yamaha BWS 100 / Aerox 100 / Neos 100 HB

Этот электростартер предназначен для запуска двигателя скутеров Yamaha BWS 100, Aerox 100 и Neos 100. При нажатии кнопки запуска электромотор передаёт вращение на пусковой привод и помогает запустить двигатель от аккумулятора. Деталь устанавливают вместо неисправного узла, если электрический запуск стал нестабильным либо стартер перестал проворачивать двигатель.

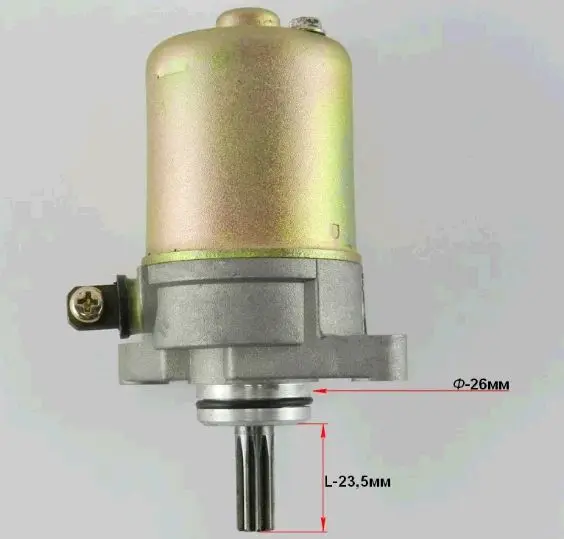

Стартер оснащён приводной шестернёй на 9 зубьев и вращается против часовой стрелки. Эти параметры должны соответствовать пусковому механизму скутера: другое число зубьев или противоположное направление вращения не позволят узлу правильно работать с приводом. Посадочный диаметр этой версии составляет 26 мм, а длина выступающей приводной части — 23,5 мм.

На посадочной части предусмотрено уплотнительное кольцо. Оно устанавливается вместе со стартером в подготовленное посадочное место. Корпус выполнен с крепёжным фланцем и электрическим контактом для подключения к пусковой цепи. Такая конструкция рассчитана на восстановление штатного электрического запуска при условии совпадения привода, крепления, посадки и схемы подключения.

Как правильно подобрать стартер

Перед заказом сравните новый узел со стартером, снятым со скутера. Важно проверить форму корпуса, расположение крепёжного фланца и электрического контакта, исполнение приводной шестерни, количество зубьев и направление вращения. Отдельно сопоставьте посадочный диаметр 26 мм и длину выступающей приводной части 23,5 мм. Для этой версии встречается номер 4VP-H1800-11, который также можно учитывать при сравнении с прежней деталью.

Одного совпадения обозначения модели скутера недостаточно, поскольку BWS, Aerox и Neos представлены в разных версиях. Особенно внимательно подбирайте стартер, если на скутере заменяли двигатель, устанавливали неоригинальные компоненты или собирали технику из разных узлов. Прямое сравнение со снятой деталью помогает исключить различия в приводе, посадочной зоне, креплении и расположении контакта.

Что проверить перед заменой

Нестабильный электрический запуск не всегда связан только со стартером. Перед заменой проверьте состояние аккумулятора, силового провода, контактов, кнопки запуска, реле и соединений массы. Каждый из этих элементов участвует в подаче питания, поэтому неполадки в пусковой цепи могут проявляться так же, как неисправность электромотора. Новый стартер следует устанавливать после того, как проверка указывает на неисправность самого узла и подтверждено соответствие его механической и электрической части.

Установка и проверка работы

До монтажа очистите посадочное место от загрязнений и убедитесь, что на поверхности, прилегающей к стартеру, нет помех для ровной установки. Проверьте целостность уплотнительного кольца, затем установите узел свободно, без перекоса и принудительного затягивания в неправильном положении. Крепёжный фланец и электрический контакт подключайте по штатной схеме скутера.

После монтажа выполните несколько коротких включений запуска. Исправно установленный стартер должен уверенно срабатывать, передавать вращение без посторонних ударов и отключаться сразу после отпускания кнопки. Если во время проверки слышны удары или узел остаётся включённым, дальнейшую эксплуатацию следует прекратить и повторно проверить посадку, привод и элементы пусковой цепи.
