Червяк привода спидометра ИЖ под квадрат

Червяк привода спидометра ИЖ под квадрат

Деталь предназначена для механического привода спидометра на мотоциклах ИЖ семейств «Планета» и «Юпитер». Она устанавливается в приводе переднего колеса и участвует в передаче вращения от колесного механизма к гибкому валу спидометра. Исполнение под квадрат рассчитано на соответствующий наконечник троса, поэтому при подборе важен не только мотоцикл, но и форма соединения.

Червяк нужен при ремонте привода, когда вращение от колеса перестает поступать к прибору из-за износа или повреждения деталей зацепления. Исправный механический привод позволяет спидометру показывать скорость, а счетчику пути — учитывать пройденное расстояние. Эта запчасть относится именно к передающей части механизма: она не заменяет сам прибор и трос, поэтому перед ремонтом полезно проверить все элементы от ступицы до спидометра.

Назначение и принцип работы

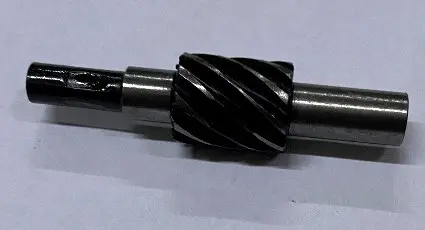

Вращение переднего колеса воспринимается деталями привода в ступице. Косозубая рабочая часть червяка взаимодействует с ответной шестерней, а хвостовик под квадрат соединяется с гибким валом. Так механическое движение передается к спидометру. На корпусе детали выполнен винтовой зубчатый венец, а с двух сторон расположены ступенчатые участки вала для установки и сопряжения с соседними деталями.

Износ зубьев, повреждение приводного конца или заедание в месте установки могут нарушить передачу вращения. Практическим поводом для проверки служит отсутствие показаний при исправном приборе и целом тросе. Перед заменой следует определить причину неисправности: если поврежден наконечник троса, ответная шестерня или посадочное место, установка одного нового червяка не устранит весь дефект.

Что сверить при выборе

• Модель мотоцикла: товар предназначен для ИЖ «Планета» и «Юпитер», однако конкретную модификацию нужно сопоставить с установленным приводом.
• Тип соединения: это вариант под квадрат. Он отличается от исполнения под лопатку, которое также применяется в приводах ИЖ.
• Рабочая геометрия: сравните направление и форму винтовых зубьев, длину зубчатого участка и расположение ступеней с демонтированной деталью.
• Посадочные участки: проверьте диаметры и общую длину вала, а также форму обоих концов. Точные размеры должны совпадать с вашим механизмом.
• Сопряженные детали: убедитесь, что ответная шестерня и квадратный наконечник троса не имеют критической выработки или повреждений.

Разные версии привода могут относиться к одной марке мотоцикла, но отличаться формой выходного конца. Поэтому обозначения «ИЖ» недостаточно для безошибочного выбора: надежнее снять старую деталь и сопоставить все места контакта. Особенно внимательно проверьте квадратное соединение — оно должно соответствовать наконечнику установленного троса без переделки.

Установка и проверка

Монтаж выполняют в штатное место привода спидометра переднего колеса. Перед сборкой очищают посадочную зону, удаляют остатки загрязненной смазки и осматривают ответное зацепление. Червяк должен устанавливаться без ударной подгонки, перекоса и принудительного стачивания поверхностей. Для обслуживания применяют смазочный материал и порядок сборки, предусмотренные руководством конкретной модели ИЖ.

После установки проверяют свободную работу механизма, правильное присоединение троса и появление показаний спидометра. Трос прокладывают без резких перегибов и натяжения, чтобы лишнее сопротивление не нагружало соединение под квадрат. Если привод вращается туго либо показания не восстановились, эксплуатацию прекращают и повторно проверяют зацепление, трос и прибор. Такой подход помогает заменить именно неисправную деталь и сохранить правильную работу всего механического привода.
