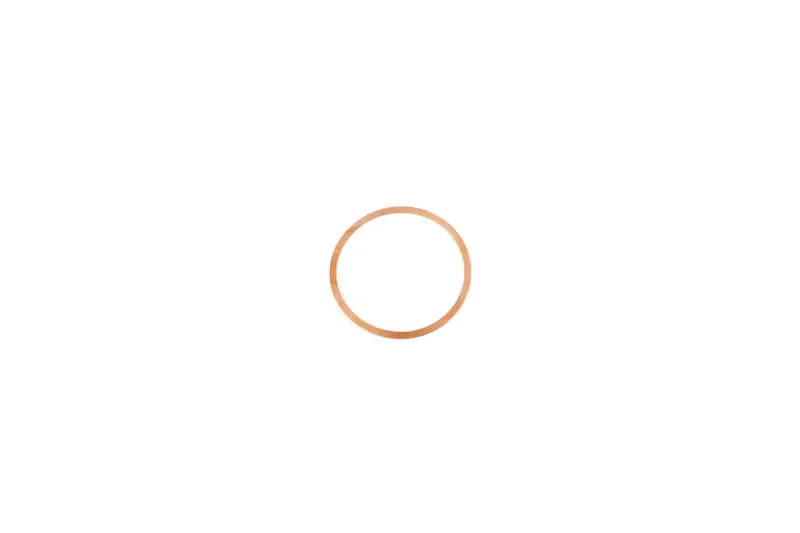

Медная прокладка головки цилиндра ИЖ Планета JING

Медная прокладка головки цилиндра ИЖ Планета JING

Предназначена для ремонта соединения головки с цилиндром на мотоциклах семейства ИЖ Планета. Это плоское кольцевое уплотнение устанавливается по контуру камеры сгорания и помогает сохранить герметичность стыка во время работы двигателя. Медное исполнение соответствует заявленной версии детали, а форма без лишних выступов рассчитана на посадочную зону вокруг цилиндра. Товар относится к прокладкам головки и поршневой группы для отечественных мотоциклов с двухтактным двигателем объемом 350 см³.

Назначение детали

В собранном двигателе прокладка находится между верхней плоскостью цилиндра и головкой. После равномерной затяжки крепежа кольцо обжимается в месте контакта и перекрывает путь газам через разъем. От состояния этого соединения зависят сохранение компрессии, уверенный запуск и стабильная работа мотора под нагрузкой. Если уплотнение деформировано, имеет следы прогара или не совпадает с посадочным контуром, стык может потерять герметичность даже при исправных цилиндре, поршне и кольцах.

Кольцевая конструкция делает эту прокладку специализированной деталью именно для зоны камеры сгорания. Она не заменяет прокладку основания цилиндра и не предназначена для картера, крышек или выпускного соединения. При ремонте важно не перепутать эти позиции: у них различаются место установки, форма и условия работы.

Как проверить совместимость

Обозначение ИЖ Планета охватывает несколько поколений и вариантов двигателя, поэтому одного названия мотоцикла недостаточно для безошибочного выбора. До заказа сопоставьте новую деталь со снятой прокладкой и посадочным местом на конкретном моторе.

• Модель и исполнение двигателя: деталь заявлена для ИЖ Планета с двухтактным мотором 350 см³; точную модификацию сверяйте по руководству к мотоциклу.
• Внутренний проем: он должен соответствовать зоне цилиндра и не выступать внутрь камеры сгорания.
• Наружный контур: кольцо должно полностью опираться на предусмотренную посадочную дорожку, без смещения к краю.
• Толщина и ширина кольца: эти параметры сравнивают со штатной деталью и требованиями конкретной версии двигателя; универсальное значение для всей линейки применять нельзя.

Подготовка и установка

Монтаж выполняют на остывшем и разобранном двигателе. Сопрягаемые плоскости головки и цилиндра очищают от нагара, остатков прежнего уплотнения и твердых частиц, стараясь не оставить царапин или заусенцев. Одновременно проверяют плоскости на повреждения и заметный перекос: новая прокладка не исправляет дефекты деталей, между которыми она зажимается. Кольцо укладывают ровно, концентрично цилиндру, без заломов и принудительного растягивания.

Головку устанавливают без сдвига прокладки, крепеж сначала наживляют, затем подтягивают постепенно и крест-накрест. Такой порядок распределяет усилие по стыку равномернее. Момент затяжки и последующую проверку крепежа выбирают по ремонтной документации именно для вашей модификации ИЖ Планета; произвольная перетяжка может деформировать посадочные поверхности и само кольцо.

Когда требуется замена

Проверить уплотнение стоит при снятии головки, после обнаружения следов прорыва газов или нагара по линии стыка, а также при поиске причины снижения компрессии. Деталь с разрывом, выраженным замятием, прогаром, неравномерным отпечатком или поврежденной кромкой устанавливать повторно не следует. Перед сборкой нужно также исключить неплоскостность головки и цилиндра, ослабление крепежа и другие причины негерметичности.

Прокладка JING подходит для планового ремонта и сборки двигателя, когда подтверждены форма посадки и применение медного кольца на конкретном моторе. Точная проверка геометрии до монтажа помогает избежать повторной разборки и получить равномерно уплотненный стык головки с цилиндром.
