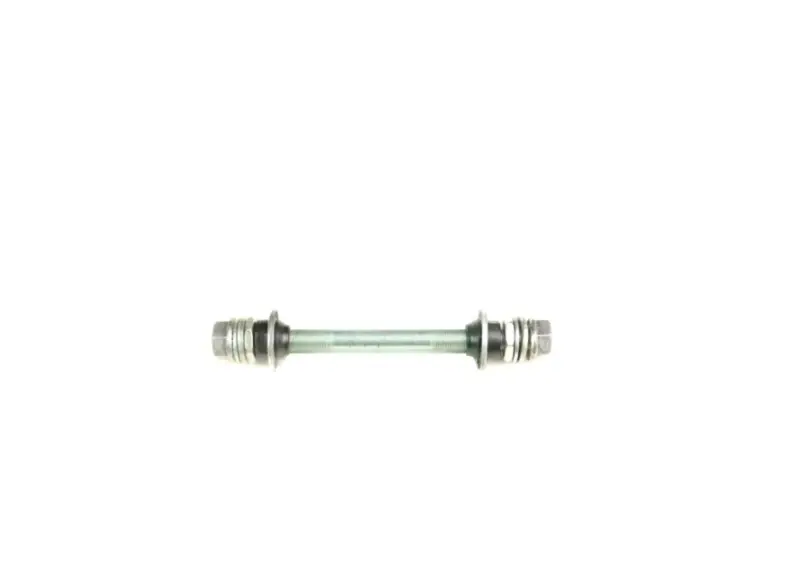

Ось переднего колеса VERE для горного велосипеда

Ось переднего колеса VERE для горного велосипеда

Деталь предназначена для передней втулки горного велосипеда и служит опорой, вокруг которой вращается корпус втулки с колесом. Ось проходит через втулку, а ее концы устанавливаются в посадочные пазы вилки. Эта версия имеет резьбовые концы и наружные гайки для фиксации колеса; на стержне также установлены парные регулировочные и стопорные детали. Такая конструкция применяется во втулках с регулируемыми подшипниками и гайочным креплением к вилке.

Роль оси в передней втулке

Во время движения сама ось остается неподвижной, тогда как втулка и колесо вращаются вокруг нее на подшипниках. Конусы задают положение подшипников, контргайки удерживают выполненную регулировку, а наружные гайки прижимают колесо к дропаутам вилки. От состояния и геометрии оси зависит правильное положение втулки между перьями вилки. Прямая ось с исправной резьбой помогает выставить колесо без перекоса и не создает лишней нагрузки из-за собственной деформации.

Замена нужна при изгибе стержня или повреждении резьбы, если старая деталь уже не позволяет нормально собрать и отрегулировать втулку. Погнутую велосипедную ось не выправляют для дальнейшей эксплуатации: ее заменяют. Одновременно проверяют конусы, чашки и подшипники, поскольку шероховатое вращение или люфт могут быть связаны не только с осью, но и с повреждением контактных дорожек втулки.

Как проверить совместимость

Обозначение «для горного велосипеда» определяет назначение позиции, но не делает ось универсальной для любой передней втулки. Перед покупкой старую деталь нужно снять и сопоставить ее с новой по основным посадочным параметрам. Особенно важно отличать гайочную ось от полой оси под эксцентрик и от современной сквозной оси: эти системы имеют разное устройство и не заменяют друг друга без соответствующей втулки и вилки.

• Место установки: переднее колесо и передняя велосипедная втулка.
• Способ крепления: резьбовые концы с наружными гайками должны соответствовать пазам вилки и конструкции имеющейся втулки.
• Габариты: сравните полную длину и диаметр стержня, а также выступание концов за контргайки.
• Резьба: должны совпасть ее диаметр, шаг и длина резьбовых участков.
• Посадка во втулке: проверьте форму конусов, положение контргаек, шайб и других деталей в том же порядке, что и на снятой оси.

Установка и регулировка

Перед разборкой полезно зафиксировать порядок деталей с каждой стороны и величину выступания концов оси. Левые и правые конусы, шайбы или контргайки у велосипедных втулок могут различаться, поэтому переставлять их местами без проверки не следует. При сборке ось центрируют во втулке, конусами убирают боковой зазор, после чего удерживают конус и затягивают контргайку, чтобы настройка не сбилась.

Для оси с гайочным креплением подшипники регулируют так, чтобы втулка вращалась свободно, но без стука и ощутимого поперечного люфта. После установки колесо должно стоять по центру вилки, свободно вращаться и не смещаться при боковой проверке. Крепеж затягивают подходящим инструментом, не допуская перекоса колеса. Если точной регулировки добиться не удается, следует проверить состояние подшипниковых дорожек, резьбы и дропаутов вилки до дальнейшей эксплуатации.
