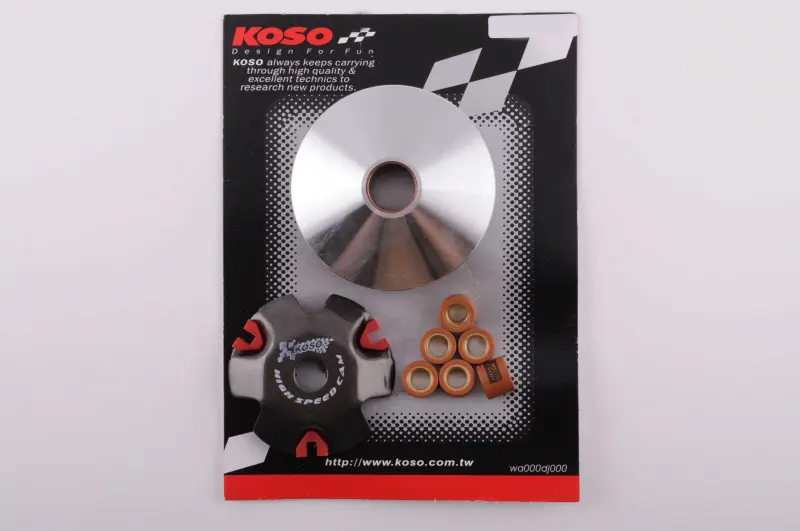

Передний тюнинговый вариатор KOSO для Honda Dio AF27/AF28 с втулкой и роликами

Передний вариатор KOSO для Honda Dio AF27/AF28

Тюнинговый передний вариатор предназначен для двухтактных скутеров Honda Dio с модификациями AF27 и AF28 и двигателем объемом 50 см³. Деталь устанавливается в передней части бесступенчатой трансмиссии и участвует в изменении передаточного отношения во время разгона и движения. Это подходящий вариант для ремонта трансмиссии или замены штатного вариатора при износе его рабочих поверхностей, втулки и роликов.

При увеличении оборотов ролики перемещаются по дорожкам подвижной щеки и изменяют ее положение. Рабочий диаметр ремня на переднем шкиве постепенно увеличивается, благодаря чему трансмиссия переходит от режима старта к режиму движения на более высокой скорости. Исправная работа этого механизма влияет на плавность набора скорости, стабильность оборотов и предсказуемую реакцию скутера на ручку газа. Состояние вариатора следует оценивать вместе с ремнем и остальными деталями привода, поскольку они работают как единая система.

Конструкция и назначение деталей

Компоновка включает подвижную щеку вариатора, заднюю направляющую пластину, медно-графитовую втулку и шесть роликов с латунной основой. Втулка служит направляющей для осевого перемещения щеки, а ролики воздействуют на нее через внутренние дорожки. Масса роликов в карточке не указана, поэтому заранее оценить изменение оборотов разгона только по названию комплекта нельзя. Настройку трансмиссии выполняют с учетом двигателя, ремня, состояния заднего шкива и фактического поведения скутера.

Обозначение «тюнинг» указывает на альтернативное исполнение по отношению к стандартной детали, но само по себе не задает конкретную прибавку скорости или мощности. Итог зависит от согласованности всех компонентов трансмиссии и технического состояния двигателя. После монтажа полезно проверить, как скутер трогается с места, удерживает обороты под нагрузкой и переходит в более высокое передаточное отношение без рывков и постороннего шума.

Что проверить при подборе

• Модель и модификацию: комплект рассчитан на Honda Dio AF27/AF28; совпадения одного названия Dio недостаточно, поскольку у разных поколений применяются отличающиеся детали.
• Исполнение трансмиссии: сравните форму подвижной щеки, посадку втулки, заднюю пластину и расположение направляющих с демонтированным вариатором.
• Посадку на коленчатом валу: до установки проверьте состояние шлицев, резьбы и сопрягаемых деталей переднего шкива.
• Ремень: изношенный, растрескавшийся или чрезмерно узкий ремень может помешать корректно оценить работу нового вариатора.
• Ролики: комплектные ролики устанавливают в предназначенные для них дорожки; при последующей настройке их размер и массу необходимо сопоставлять с параметрами используемого вариатора.

Установка и первичная проверка

Перед сборкой корпус трансмиссии очищают от пыли и продуктов износа ремня. Дорожки роликов и рабочие поверхности шкива должны оставаться чистыми; ремень не должен получать загрязнения, способные вызвать проскальзывание. Ролики размещают равномерно, заднюю пластину устанавливают без перекоса, а втулка должна двигаться в своей посадке без заеданий. Крепеж переднего шкива затягивают способом и моментом, предусмотренными руководством по обслуживанию конкретного скутера.

Одновременно стоит осмотреть неподвижную щеку, направляющие задней пластины, ремень и поверхность заднего шкива. Выработка дорожек, плоские грани на старых роликах, люфт втулки или повреждение поверхности щеки могут проявляться провалами при разгоне, вибрацией, шумом и нестабильными оборотами. Замена изношенных сопрягаемых деталей помогает корректно оценить результат установки нового комплекта.

После сборки сначала проверяют свободное вращение механизма и правильное положение ремня, затем выполняют короткую пробную поездку без резких продолжительных нагрузок. Если появляются необычный шум, рывки или следы касания внутри крышки, трансмиссию следует повторно осмотреть. Для уверенного выбора перед заказом достаточно точно определить индекс AF27 либо AF28 и сопоставить конструкцию комплекта со штатными деталями скутера.
