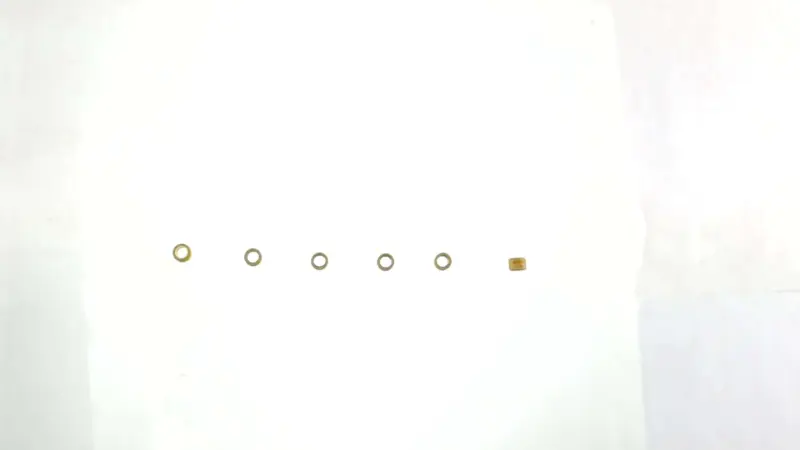

Ролики вариатора Suzuki 17×12 мм 7,5 г (ROLLER RSM) ST

Ролики вариатора Suzuki 17×12 мм 7,5 г (ROLLER RSM) ST предназначены для замены изношенных грузиков в переднем вариаторе скутера. Они участвуют в изменении передаточного отношения: с ростом оборотов перемещаются по дорожкам и воздействуют на подвижную щеку шкива. Ремень выходит на больший радиус, и трансмиссия меняет соотношение оборотов двигателя и скорости движения.

Размер и масса при подборе

Обозначение 17×12 мм означает наружный диаметр ролика 17 мм и ширину 12 мм. Значение 7,5 г относится к массе одного ролика. Оба параметра нужно сверять со спецификацией установленного вариатора: одинаковая масса не компенсирует ошибку в размере, а подходящий размер сам по себе не означает правильную настройку трансмиссии.

Масса грузиков влияет на обороты, при которых вариатор меняет передаточное отношение. Более лёгкие ролики обычно смещают этот процесс к повышенным оборотам, более тяжёлые — к пониженным. Это не означает автоматического прироста тяги или максимальной скорости. Для обычной замены ориентируются на штатную массу, а после установки другого вариатора — на требования именно этого вариатора.

Когда нужна замена

На изношенной поверхности ролика появляются плоские участки вместо ровной окружности. Возможны задиры, трещины и неравномерная выработка. Такой грузик перемещается по дорожке с задержками, поэтому разгон может стать менее плавным, а обороты — меняться рывками. Повод для осмотра также дают непривычный шум из корпуса трансмиссии и ухудшение разгона при прежней работе двигателя.

Одних ощущений при езде недостаточно для вывода о состоянии роликов. При разборке проверяют каждый грузик по всей окружности, сравнивают степень износа и осматривают дорожки. Глубокие повреждения дорожек или заедание подвижной щеки могут сохранить проблему даже после установки новых роликов.

Что сверить со снятыми деталями

• Наружный диаметр и ширину: измерять лучше несколько участков, поскольку плоская выработка уменьшает показание.
• Массу одного ролика: вес сильно изношенной детали может отличаться от её первоначального значения.
• Форму торцов и требования к ориентации ролика при укладке в дорожку.
• Число дорожек и необходимое количество одинаковых грузиков для полной замены.

Ролики обычно меняют всей рабочей группой, чтобы не сочетать новые детали с уже изношенными. Произвольное смешивание размеров и массы нарушает согласованность их работы. Неподходящая ширина или диаметр могут ограничить ход механизма, а неверная масса — удерживать двигатель на неудачных для разгона оборотах.

Особенности установки

После доступа к вариатору фиксируют порядок втулок и шайб, снимают подвижную часть и извлекают старые ролики. Дорожки очищают от пыли и продуктов износа. Одновременно осматривают направляющие скользящей пластины, втулку вариатора и поверхности шкива; повреждённые детали устраняют как причину заедания и ускоренного износа.

Новые ролики укладывают в соответствующие дорожки с ориентацией, предусмотренной конструкцией. Смазку применяют только там, где она предусмотрена изготовителем вариатора: на ремень и его контактные поверхности она попадать не должна. При сборке удерживают ролики от смещения, проверяют посадку втулок и шайб, а крепёж затягивают с моментом из руководства по технике. После сборки проверяют плавность разгона и отсутствие постороннего шума.
