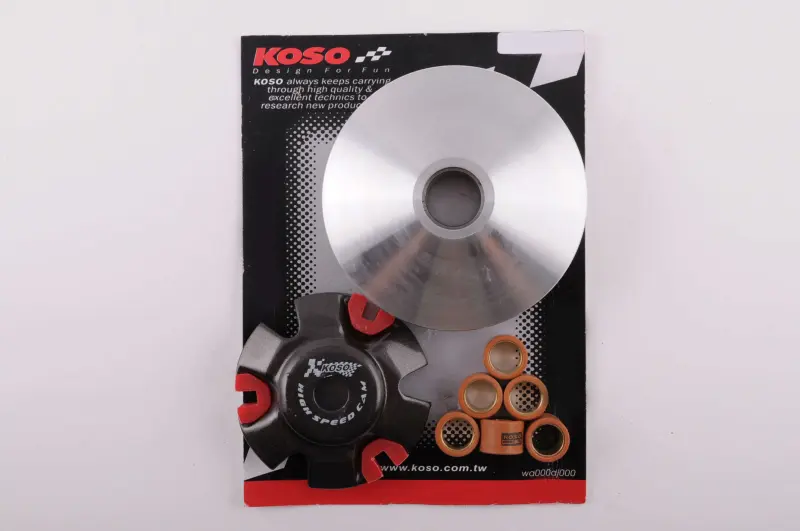

Передний тюнинговый вариатор KOSO для 4T Stels 150

Передний тюнинговый вариатор KOSO для 4T Stels 150

Передний вариатор предназначен для четырехтактных скутеров Stels 150 и устанавливается в ременную бесступенчатую трансмиссию. Деталь участвует в изменении передаточного отношения между коленчатым валом и задним шкивом: по мере роста оборотов ролики перемещают подвижную часть ведущего шкива, а ремень выходит на другой рабочий радиус. Благодаря этому скутер разгоняется без ручного переключения передач. Исполнение KOSO относится к тюнинговым и подходит для замены штатного переднего вариатора при ремонте трансмиссии или настройке ее работы.

Конструкция и назначение

Вариатор оснащен медно-графитовой втулкой и латунными роликами. Втулка участвует в направленном перемещении подвижной щеки, а ролики работают внутри ее дорожек и реагируют на изменение частоты вращения. Состояние этих деталей непосредственно влияет на свободное перемещение механизма. Рабочие поверхности шкива взаимодействуют с боковыми гранями приводного ремня, поэтому их чистота и правильное положение при сборке особенно важны.

Изношенный передний вариатор может проявлять себя рывками при наборе скорости, посторонним шумом со стороны кожуха трансмиссии, неравномерной работой ремня или заметной выработкой на роликах и направляющих. Перед заменой необходимо осмотреть весь привод: ремень, неподвижную щеку, втулку, посадочное место на валу, резьбу крепления и сопрягаемые детали. Установка нового вариатора не устраняет дефекты ремня или других частей трансмиссии, поэтому их состояние оценивают одновременно.

Как проверить совместимость

Основной ориентир для этой модели — четырехтактный Stels 150. Одного совпадения объема двигателя недостаточно: у техники разных выпусков и модификаций могут отличаться геометрия ведущего шкива и порядок установки деталей. Перед покупкой сопоставьте новый вариатор со снятым комплектом и проверьте следующие параметры:

• тип двигателя и принадлежность скутера к модели Stels 150;
• наружный диаметр и профиль рабочих поверхностей обеих щек;
• диаметр посадки на вал, длину втулки и положение подвижной щеки;
• размер, форму, количество и массу применяемых роликов;
• расположение направляющих, шайб, дистанционных деталей и крепежной гайки.

Обозначение «тюнинг» указывает на альтернативное исполнение по отношению к штатной детали, но само по себе не задает конкретный результат настройки. Характер разгона и рабочие обороты зависят не только от вариатора, но и от массы роликов, состояния и размера ремня, заднего шкива, пружин сцепления, нагрузки и общей настройки двигателя. Если требуется сохранить привычное поведение скутера, до разборки полезно зафиксировать порядок деталей и параметры ранее установленных роликов.

Установка и обслуживание

Монтаж выполняют после снятия крышки трансмиссии и фиксации ведущего шкива подходящим инструментом. Перед сборкой из корпуса удаляют ременную пыль, а поверхности осматривают на наличие задиров, ступенчатой выработки и повреждений. Ролики должны быть правильно размещены в своих дорожках, направляющая пластина — установлена без перекоса, а ремень — не зажат между щеками при затяжке крепления. Масло и смазка не должны попадать на ремень и контактирующие с ним поверхности шкива.

• Соблюдайте исходную последовательность шайб и дистанционных деталей.
• Затягивайте гайку ведущего шкива с моментом, указанным в сервисной документации конкретной модификации Stels 150.
• После сборки вручную проверьте свободное положение ремня и отсутствие перекоса деталей.
• После короткой контрольной поездки убедитесь, что из кожуха не появились необычный шум, вибрация или следы касания.

KOSO для 4T Stels 150 подойдет владельцам, которым нужен передний вариатор с медно-графитовой втулкой и латунными роликами для обслуживания или изменения конфигурации скутерной трансмиссии. Точная сверка посадочных параметров со снятой деталью поможет учесть особенности конкретной версии техники и собрать привод без несовместимых компонентов.
