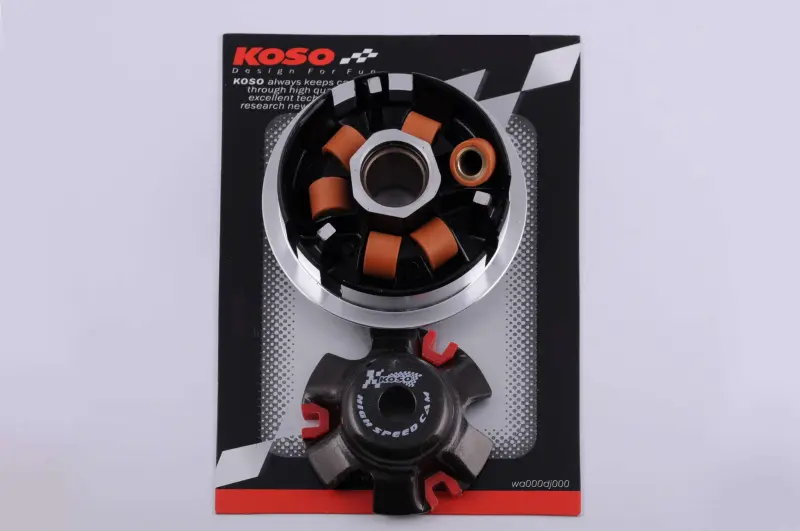

Передний тюнинговый вариатор KOSO для 4T GY6 150

Передний тюнинговый вариатор KOSO для 4T GY6 150

Комплект предназначен для передней части ременной бесступенчатой трансмиссии скутеров с четырехтактным двигателем GY6 объемного класса 150 см³. Вариатор установлен на коленчатом валу и вместе с приводным ремнем и задним шкивом изменяет передаточное отношение по мере роста оборотов. Эта версия относится к тюнинговым: ее выбирают при обслуживании трансмиссии или настройке характера разгона вместо штатного переднего вариатора подходящей конфигурации.

Конструкция и принцип работы

Основными деталями переднего вариатора служат подвижная щека, направляющая пластина, ролики и центральная втулка. В представленном исполнении применяется медно-графитовая втулка и латунные ролики. Во время вращения ролики перемещаются по дорожкам под действием центробежной силы и сдвигают подвижную щеку. Расстояние между щеками уменьшается, ремень выходит на больший рабочий радиус, а передаточное отношение плавно меняется без ручного переключения ступеней.

Состояние роликов, втулки и рабочих поверхностей непосредственно влияет на свободное перемещение подвижной части. Изношенные или поврежденные ролики могут двигаться по дорожкам неравномерно, а износ втулки способен сопровождаться лишним люфтом. При разборке также проверяют направляющую пластину, ее ползуны, ремень и обе поверхности шкива. На них не должно быть масла, смазки или загрязнений, ухудшающих контакт с ремнем.

Что проверить перед выбором

• Тип двигателя: вариатор рассчитан на четырехтактную платформу GY6 150; обозначение GY6 само по себе недостаточно, поскольку детали для версий 50 и 125/150 см³ различаются.
• Исполнение переднего шкива: сравните посадку на вал, форму втулки, конфигурацию подвижной щеки и направляющей пластины со снятым комплектом.
• Размеры сопрягаемых деталей: до установки необходимо сопоставить наружный диаметр вариатора, длину и диаметры втулки, параметры роликов и применяемого ремня. Точные размеры и масса роликов для этой позиции не заявлены.
• Состояние трансмиссии: новый вариатор не устраняет износ ремня, заднего шкива или других деталей привода, поэтому их проверяют одновременно.

Установка и настройка

Монтаж выполняют при снятой крышке трансмиссии. Ролики должны свободно располагаться в своих дорожках, направляющая пластина и ползуны — занимать правильное положение, а втулка — перемещаться без заеданий. Перед затяжкой крепежа ремень утапливают в заднем шкиве, чтобы он не оказался зажат между щеками переднего вариатора. Гайку затягивают моментом, установленным изготовителем конкретного скутера: универсальное значение для всех машин с обозначением GY6 применять нельзя.

После сборки проверяют правильность положения ремня, отсутствие постороннего шума и равномерность работы привода. Тюнинговое исполнение следует оценивать как часть общей настройки CVT: результат зависит не только от переднего вариатора, но и от массы роликов, размеров и состояния ремня, заднего шкива, пружин и параметров двигателя. Поэтому обещать определенный прирост скорости или разгона без учета остальных компонентов некорректно.

Модель подходит для ремонта или настройки скутера с подтвержденным четырехтактным двигателем GY6 150. Для уверенного подбора сопоставьте геометрию снятого вариатора и всех сопрягаемых деталей, а установку поручите мастеру, знакомому с обслуживанием ременной трансмиссии скутеров.
