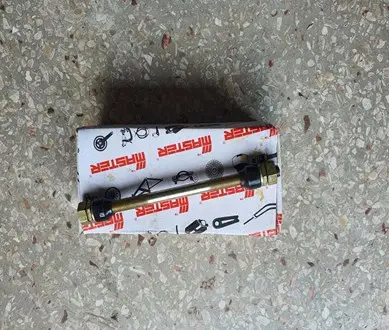

Ось переднего колеса дорожного велосипеда VERE

Ось переднего колеса дорожного велосипеда VERE

Резьбовая ось VERE предназначена для передней втулки дорожного велосипеда. Она проходит через втулку, поддерживает ее положение между перьями вилки и служит основанием для размещения регулировочных и крепежных деталей. Такое исполнение применяется в колесах, которые фиксируются в пазах вилки гайками, поэтому перед покупкой ось подбирают по конструкции конкретной втулки и размерам снятой детали.

Назначение и устройство

Ось остается неподвижной относительно вилки, а корпус втулки с колесом вращается вокруг нее на подшипниках. На обоих концах предусмотрены резьбовые участки. Установленные на них детали участвуют в регулировке втулки и закреплении колеса. Для втулки с регулируемыми конусными подшипниками правильное положение конусов и контргаек обеспечивает свободное вращение без ощутимого бокового люфта.

Деталь относится именно к переднему колесу дорожного велосипеда. Диаметр обода или обозначение покрышки сами по себе не определяют совместимость: ось должна соответствовать втулке, ее подшипниковой системе и посадочным пазам вилки. Марка изделия — VERE, страна производства — Индия.

Как подобрать ось

Перед заказом снимите старую ось и сравните основные посадочные параметры. Проверять нужно не только общую длину стержня, но и диаметр, шаг и длину резьбы, расстояние между наружными опорными поверхностями втулки, размеры конусов, контргаек и шайб. Концы оси должны достаточно выступать за вилку для надежной установки штатных крепежных гаек, но их положение не должно нарушать центровку втулки.

• Место установки: передняя велосипедная втулка.
• Назначение велосипеда: дорожная конфигурация, указанная для этой модели оси.
• Тип фиксации: резьбовые концы с крепежными деталями, без эксцентрикового рычага.
• Что сравнить: длину, диаметр, резьбу, положение конусов и ширину втулки по опорным поверхностям.

Сохраняйте порядок снятых конусов, шайб и контргаек: детали с левой и правой стороны втулки могут различаться. До разборки полезно измерить выступ концов старой оси за контргайками. Это позволит вернуть колесо в исходное положение и избежать смещения втулки относительно вилки.

Замена и регулировка

Основанием для проверки оси служат деформация, поврежденная резьба, задиры, затрудненное вращение втулки или боковой люфт колеса. При разборке одновременно осматривают конусы, чашки и подшипники. Если их поверхности изношены, установка одной новой оси не устранит неровное вращение или люфт, поэтому состояние сопряженных деталей оценивают до сборки.

После установки конусы регулируют небольшими шагами, затем удерживают ключом и фиксируют контргайками. Втулка должна вращаться плавно, без заеданий и ощутимого поперечного перемещения. Чрезмерное поджатие увеличивает сопротивление вращению и нагрузку на подшипники, а слабая регулировка оставляет люфт. Крепежные гайки колеса затягивают попеременно с обеих сторон, контролируя положение колеса в вилке.

Перед поездкой проверьте, что ось полностью вошла в посадочные пазы, колесо расположено по центру вилки, свободно вращается и не смещается при поперечной нагрузке. Такой контроль завершает установку и помогает отличить ошибку регулировки от неисправности самой втулки.
