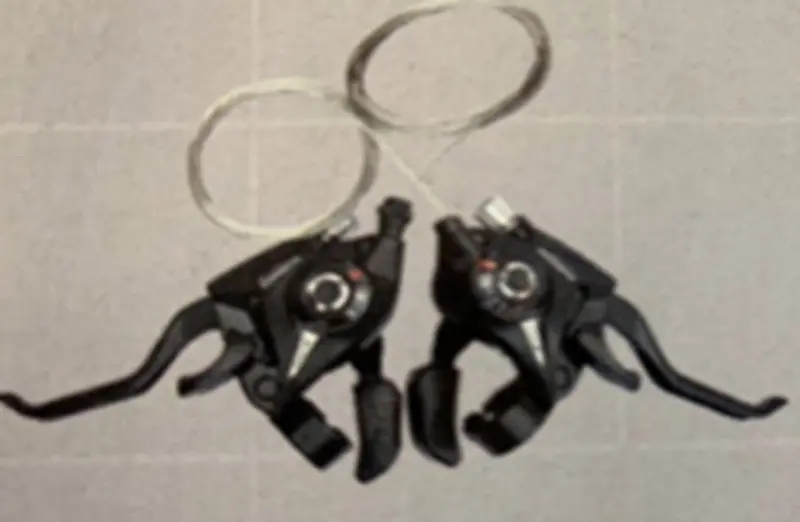

Комплект велосипедных манеток-моноблоков 3×7 YT (SHMN)

Управление трансмиссией 3×7 и тормозами с руля

Комплект предназначен для велосипеда с тремя положениями переднего и семью положениями заднего переключателя. Левый моноблок управляет выбором одной из трех передних звезд, правый — семью позициями задней трансмиссии. Такая конфигурация подходит для ремонта или восстановления системы 3×7, когда необходимо заменить обе манетки либо объединенные органы управления на руле.

Каждый блок совмещает манетку и тормозную ручку в одном корпусе. Переключение выполняется отдельными рычажками под пальцы, поэтому для смены передачи не нужно поворачивать рукоятку руля. Круглые индикаторные шкалы помогают контролировать выбранное положение. Левый и правый блоки имеют собственные хомуты для установки рядом с грипсами и подключаются к соответствующим переключателям тросами.

Что проверить перед выбором

• Схема трансмиссии. Комплект рассчитан именно на сочетание 3×7: три положения слева и семь справа. Для велосипеда с другим количеством звезд или индексируемых позиций необходима другая версия манеток.
• Тип установленных органов управления. Эти моноблоки одновременно заменяют манетки и тормозные ручки. Если на велосипеде используются раздельные компоненты, заранее оцените расположение грипс, креплений и остальных аксессуаров на руле.
• Посадка на руль. Сопоставьте диаметр зоны крепления, ширину свободного участка и форму старых хомутов. После монтажа ручки должны находиться в удобном положении и не мешать полному ходу рычажков.
• Тормозная система. До установки сравните способ крепления тормозного троса и требуемый ход ручки со снятым комплектом. Число передач само по себе не подтверждает совместимость с конкретным типом тормозов.
• Переключатели и прокладка тросов. Проверьте соответствие переднего и заднего переключателей схеме 3×7, состояние оболочек, наконечников и направляющих. Тросы не должны натягиваться при повороте руля или образовывать резкие изгибы.

Установка и настройка

Левый блок устанавливают в зоне левой рукоятки, правый — возле правой. Перед окончательной затяжкой креплений подберите угол, при котором пальцы естественно достают до тормозных ручек и клавиш переключения. Корпуса не должны соприкасаться с рамой, выносом или другими деталями при полном повороте руля в обе стороны.

После подключения тросов необходимо настроить передний и задний переключатели: выставить ограничительные положения, подобрать натяжение и проверить последовательный переход по всем индексируемым позициям. Отдельно проверяют свободный возврат тормозных ручек, надежность фиксации тросов и работу обоих тормозов. Первую проверку выполняют на неподвижном велосипеде, а затем на небольшой скорости в безопасном месте. Если тип тормозов, диаметр крепления или порядок регулировки не совпадает со снятыми деталями, установку следует поручить веломеханику.

Когда нужен такой комплект

Моноблоки 3×7 выбирают при поломке корпуса или рычажка, повреждении крепления, чрезмерном люфте либо нестабильной фиксации выбранной передачи. Замена также актуальна после повреждения рулевого оборудования, когда тормозная ручка и манетка объединены и устанавливаются одним блоком. Перед покупкой сравните левую и правую детали со старым комплектом по числу положений, расположению органов управления, креплению на руле и подключению тросов.

Во время езды переключайте передачи при вращении педалей: движение трансмиссии позволяет цепи переходить между звездами. Правильно подобранный и отрегулированный комплект возвращает управление передним и задним переключателями, индикацию выбранных положений и тормозные ручки в привычную зону возле грипс.
