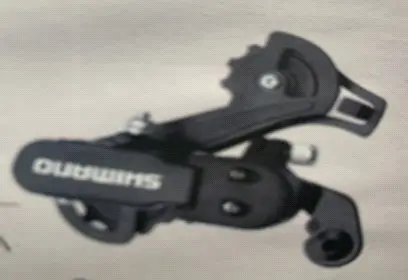

Задний переключатель скоростей YT-2, крепление на ось, малый ролик

Задний переключатель скоростей YT-2 с креплением на ось

Переключатель предназначен для механической велосипедной трансмиссии и управляет положением цепи относительно задних звезд. При движении троса его механизм смещает направляющий ролик в сторону выбранной звезды, а подпружиненная рамка с двумя роликами поддерживает необходимое натяжение цепи. Благодаря этому трансмиссия может переходить между передачами, сохраняя правильное прохождение цепи через задний блок звезд.

Модель выполнена в черном цвете и имеет компактную роликовую часть. Крепежная пластина с прорезью устанавливается в зоне наконечника оси заднего колеса. Такое исполнение следует выбирать именно для велосипеда с соответствующим местом установки: оно отличается от переключателей, которые прикручиваются непосредственно к отдельному резьбовому отверстию рамы или съемному петуху.

Что проверить при подборе

Совместимость заднего переключателя определяется не только внешней формой. До покупки сравните способ крепления, расположение кронштейна и доступное пространство возле заднего колеса со старой деталью. Отдельно нужно учитывать количество задних звезд, тип установленной манетки, ход троса, диапазон блока звезд, длину роликовой рамки и используемую цепь. Эти параметры влияют на то, сможет ли механизм перемещать цепь по всему диапазону и удерживать ее натяжение в крайних сочетаниях передач.

• Крепление: пластина должна соответствовать конструкции наконечника задней оси и правильно располагаться относительно блока звезд.
• Роликовая часть: сравните компоновку, расстояние между роликами и общие габариты рамки со снятым переключателем.
• Трансмиссия: проверьте число задних звезд и совместимость с действующей манеткой и цепью.
• Диапазон звезд: крупнейшая задняя звезда не должна выходить за допустимые возможности выбранного переключателя.
• Состояние велосипеда: перед заменой осмотрите трос, рубашку, крепежную зону и заднее колесо, поскольку их дефекты также вызывают неточное переключение.

Замена и настройка

Установка нового переключателя требуется при деформации рамки, заметном люфте механизма, повреждении крепления, ослаблении возвратной пружины или сильном износе роликов. Типичные признаки проблемы — цепь не переходит на нужную звезду, самопроизвольно возвращается на соседнюю передачу, работает с постоянным шумом либо провисает. Однако сходные симптомы появляются при загрязненном или поврежденном тросе, погнутом месте крепления и неправильной регулировке, поэтому состояние трансмиссии оценивают комплексно.

Во время монтажа кронштейн фиксируют в предусмотренном положении на задней оси, после чего цепь проводят через направляющий и натяжной ролики без перекручивания. Затем подключают трос и настраивают крайние положения механизма, его индексацию и натяжение троса. Ограничительные винты должны удерживать роликовую рамку в пределах блока звезд: это не позволяет цепи уходить в сторону спиц или рамы. После регулировки каждую передачу проверяют при вращении педалей вперед, обращая внимание на точность перехода и посторонний шум.

YT-2 подходит для ремонта велосипеда только при совпадении крепления и параметров трансмиссии. Сравнение со старым переключателем до разборки помогает правильно оценить положение кронштейна, направление троса и требуемый размер роликовой части, а финальная настройка обеспечивает ровное прохождение цепи по всем задним звездам.
