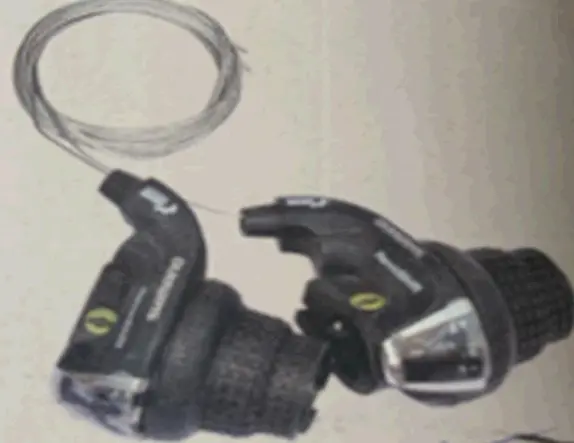

Комплект поворотных манеток Shimano RevoShift 3×7 скоростей

Поворотные манетки Shimano RevoShift для трансмиссии 3×7

Комплект предназначен для велосипеда с тремя передними звёздами и семью задними звёздами. Левая манетка управляет передним переключателем и выбирает одно из трёх положений, правая работает с семискоростным задним переключателем. Такой формат применяется на городских, прогулочных и многих горных велосипедах с прямым рулём. Манетки подходят для ремонта существующей трансмиссии 3×7 или замены изношенных поворотных переключателей при условии совпадения системы привода и способа установки.

Переключение выполняется поворотом рабочей части рукоятки большим и указательным пальцами. Ладонь при этом остаётся на руле, поэтому управление передачами не требует тянуться к отдельному рычагу. Механизм изменяет натяжение троса, который перемещает передний либо задний переключатель. Правая манетка имеет семь индексированных позиций: каждой позиции соответствует определённое положение заднего переключателя. На корпусах предусмотрены оптические указатели, помогающие контролировать выбранный диапазон во время движения.

Что проверить перед выбором

• Схему трансмиссии. Комплект рассчитан именно на конфигурацию 3×7: три звезды системы спереди и семь звёзд сзади. Обозначение «21 скорость» у велосипеда обычно описывает число возможных сочетаний, но для подбора манеток нужно отдельно считать передние и задние позиции.
• Тип заднего переключателя. Правая манетка должна работать с семискоростным переключателем MTB-типа и совпадать с ним по системе индексирования и ходу троса.
• Передний привод. Левая манетка предназначена для управления переключателем тройной системы. Совместимость определяют не только три звезды, но и тип переднего переключателя, направление подвода троса и схема его работы.
• Расположение на руле. Левая и правая части устанавливаются на соответствующие стороны прямого руля зажимными креплениями. До заказа стоит сравнить посадочное место, положение тормозных ручек и свободную длину рядом с грипсами.
• Тросы и рубашки. Тугой ход не всегда связан с самой манеткой. Перед ремонтом проверяют состояние тросов, рубашек, наконечников и направляющих, поскольку загрязнение, коррозия или резкие изгибы ухудшают переключение.
• Форму старых деталей. Сравните корпус, направление выхода троса и расположение указателей с установленным комплектом. Это помогает заранее оценить удобство размещения органов управления на руле.

Практические преимущества

• Поворотное управление позволяет выбирать передачу пальцами, сохраняя устойчивый хват руля во время поездки.
• Оптические указатели показывают текущие положения манеток и помогают выбрать нужный диапазон без пробных переключений.

Установка и настройка

При монтаже манетки размещают так, чтобы они не мешали полному ходу тормозных ручек и не создавали неудобного излома кисти. Между поворотной частью и соседней грипсой оставляют небольшой свободный зазор, необходимый для лёгкого вращения. Рубашки прокладывают с запасом для полного поворота руля в обе стороны: они не должны натягиваться, касаться рамы манеткой или образовывать резкие петли.

После закрепления выполняют прокладку тросов, регулировку ограничительных винтов переключателей и настройку натяжения. Переключать передачи следует при вращающихся шатунах. Сначала работу всех положений проверяют на вывешенном велосипеде, затем — под контролируемой нагрузкой. Если цепь не попадает на нужную звезду, перескакивает через позицию либо шумит, проверяют натяжение троса, состояние рубашек и регулировку обоих переключателей.

Когда комплект требует замены

Причиной замены становятся нечёткая фиксация позиций, заедание поворотной рукоятки, повреждение корпуса или невозможность добиться стабильного переключения после обслуживания тросов и настройки трансмиссии. Правильно подобранный комплект возвращает понятное управление передним и задним диапазонами, однако итоговая точность зависит также от состояния цепи, звёзд и самих переключателей.

Перед заказом ориентируйтесь на фактическую конфигурацию велосипеда 3×7, тип установленных переключателей и размещение компонентов на руле. Такой подход позволяет использовать комплект по назначению и избежать несовпадения по числу позиций или ходу троса.
