Успокоитель приводной цепи для питбайка (ловушка), тип 2

Успокоитель приводной цепи для питбайка, тип 2

Ловушка удерживает приводную цепь в заданной линии перед ведомой звездой и ограничивает ее боковое смещение. Такая деталь особенно востребована на питбайке при движении по неровному покрытию, прохождении кочек, прыжках, разгоне и активной работе задней подвески. Когда расстояние между осями звезд меняется в пределах хода маятника, направляющий корпус помогает цепи подходить к зубьям без чрезмерного ухода в сторону и снижает вероятность ее схода.

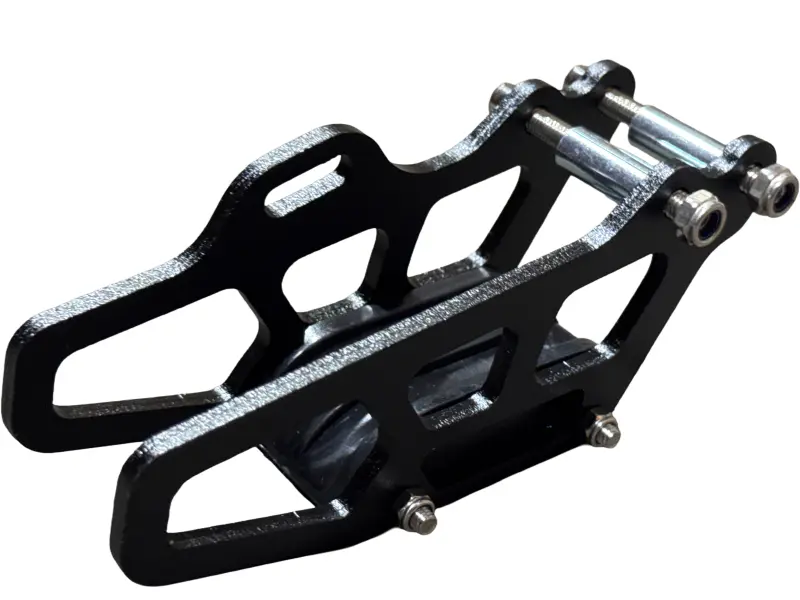

Исполнение типа 2 представляет собой направляющий корпус с двумя черными боковыми пластинами, фигурными вырезами и поперечными соединениями. Цепь проходит внутри предусмотренного канала, а боковые части ограничивают амплитуду ее отклонения. Конструкция крепится к соответствующему кронштейну питбайка и работает вместе с правильно выставленными задним колесом, звездами и натяжением цепи. Ловушка не устраняет неисправности привода, поэтому растянутую цепь, поврежденные зубья или перекос колеса необходимо исправить отдельно.

Когда требуется замена

Установку новой ловушки рассматривают при деформации корпуса, повреждении крепежных мест, заметном люфте соединений или глубокой выработке на поверхностях, вдоль которых движется цепь. Поводом для проверки также служат неравномерные следы контакта, постоянное касание одной стороны направляющей и повторяющийся сход цепи. Перед заменой следует осмотреть не только сам успокоитель, но и кронштейн на маятнике, состояние цепи, обе звезды и положение заднего колеса.

Что сравнить перед выбором

• Форму крепления. Расположение точек фиксации и ориентация корпуса должны совпадать с кронштейном конкретного маятника.
• Монтажную геометрию. Сравните межосевые расстояния, диаметр крепежа и необходимое положение направляющей относительно ведомой звезды.
• Проход для цепи. Внутренняя ширина и высота канала должны соответствовать используемой цепи и обеспечивать ее свободное движение без бокового зажима.
• Положение звезд. Передняя и задняя звезды, цепь и середина направляющего канала должны находиться на одной линии.
• Свободное пространство. Проверьте, не касается ли корпус звезды, колеса, маятника и других деталей во всем рабочем диапазоне подвески.

Обозначение «тип 2» описывает вариант конструкции, но само по себе не подтверждает установку на любой питбайк. У разных рам и маятников отличаются кронштейны, расстояния между отверстиями и положение цепной линии. Надежнее всего сопоставить новую деталь со снятой ловушкой и выполнить контрольные измерения непосредственно на технике.

Установка и контроль

Перед монтажом очистите посадочную зону и убедитесь, что кронштейн не погнут и не имеет поврежденных отверстий. Разместите цепь внутри направляющего канала, выровняйте корпус по линии звезд и закрепите его без перекоса подходящим крепежом. После затяжки вручную проверните заднее колесо: цепь должна проходить через ловушку равномерно, без закусывания и жесткого давления на одну боковую сторону. Затем выставьте провис цепи по требованиям производителя питбайка и повторите проверку при разных положениях маятника.

После первых поездок полезно проконтролировать затяжку соединений и характер следов контакта внутри направляющей. Равномерное прохождение цепи, отсутствие перекоса и сохранение требуемого провиса помогают ловушке выполнять свою задачу без лишней нагрузки на цепь и звезды.
