Лепестковый клапан впуска для детского ATV JING

Лепестковый клапан впуска для детского ATV JING

Деталь предназначена для впускной системы двухтактного детского квадроцикла. Она управляет проходом топливно-воздушной смеси в картер: при движении потока лепестки приподнимаются и открывают окна, а при обратном давлении возвращаются к посадочной поверхности. Такое действие ограничивает обратный выброс смеси во впускной тракт и помогает двигателю правильно наполняться на разных режимах.

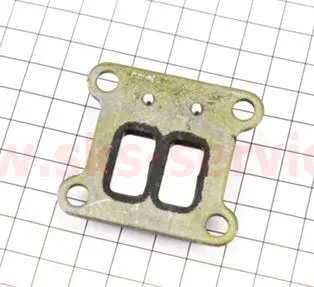

Клапан выполнен в виде компактной пластины с двумя прямоугольными лепестковыми секциями и четырьмя угловыми отверстиями для крепления. Эта геометрия имеет прямое значение при подборе: деталь должна совпасть со штатным местом не только по внешнему контуру, но и по расположению крепежа, форме проходных окон и ориентации лепестков. Позиция JING рассчитана на детский ATV, однако на таких квадроциклах встречаются разные версии впуска, поэтому выбирать клапан только по общему обозначению техники не следует.

Когда требуется замена

Исправные лепестки должны быть целыми, ровными и плотно прилегать к посадочной поверхности в закрытом положении. Трещины, сколы по краям, деформация, потеря прилегания или загрязнение между лепестком и основанием нарушают работу впуска. Возможными проявлениями становятся затрудненный запуск, нестабильная работа, провал при открытии газа и обратный выброс смеси. Эти признаки могут быть связаны и с карбюратором, подсосом воздуха, зажиганием либо состоянием цилиндропоршневой группы, поэтому клапан проверяют вместе с остальными деталями впуска, а не считают единственной причиной неисправности.

Что сверить перед выбором

• Контур основания. Наложите старую деталь на новый клапан или сравните их по точному шаблону: края и посадочная плоскость должны соответствовать месту установки.
• Крепежная схема. Проверьте четыре отверстия, расстояния между их центрами и положение относительно двух впускных окон.
• Рабочая часть. Сопоставьте количество лепестков, форму окон, направление открытия и расположение точек фиксации.
• Посадка во впуске. Убедитесь, что клапан не задевает соседние детали, а его окна совмещаются с каналом без заметного перекрытия прохода.

Позицию следует подбирать по снятому штатному клапану и конфигурации впуска конкретного детского ATV. Совпадения только числа крепежных отверстий недостаточно: при другой ширине, высоте или расположении окон деталь может не сесть на плоскость либо частично перекрыть канал. Отдельно сравните толщину основания и доступное пространство рядом с местом монтажа.

Установка и контроль

Перед монтажом посадочные поверхности очищают от загрязнений и остатков старого уплотнения, не повреждая плоскости. Лепестки должны двигаться свободно, не иметь трещин и закрываться без перекоса. Клапан устанавливают в том же направлении, что и штатную деталь; крепеж затягивают равномерно, соблюдая требования производителя двигателя. Перетяжка нежелательна, поскольку деформация основания ухудшает прилегание.

После сборки проверяют герметичность соединения впуска, отсутствие постороннего контакта и устойчивость работы мотора. Лепестковый клапан JING подходит для ремонта детского ATV при полном совпадении геометрии и посадки со старой деталью. Такой подход позволяет восстановить штатное управление потоком смеси без рискованного выбора по одному названию квадроцикла.
