Стопорное кольцо сектора кикстартера GY6 50, d=14 мм

Стопорное кольцо сектора кикстартера GY6 50, d=14 мм

Компактная фиксирующая деталь предназначена для механизма ножного запуска четырехтактных скутерных двигателей GY6 50. Кольцо устанавливается на оси сектора кикстартера и удерживает детали механизма от осевого смещения. Номинальное обозначение d=14 мм помогает отличить эту версию от похожих колец другого диаметра. Такая мелкая деталь особенно важна при сборке крышки вариатора после обслуживания кикстартера: без правильно установленного фиксатора сектор не должен оставаться в эксплуатации.

Назначение в механизме запуска

При нажатии на рычаг кикстартера зубчатый сектор поворачивается, а затем возвращается в исходное положение вместе с пружинным механизмом. Стопорное кольцо фиксирует положение сектора и соседних деталей вдоль оси, сохраняя предусмотренную схему сборки. Если кольцо деформировано, треснуло, чрезмерно разжато или утратило упругость, сектор может получить лишний осевой люфт. Это повышает риск смещения деталей и ускоренного износа сопряженных посадочных поверхностей.

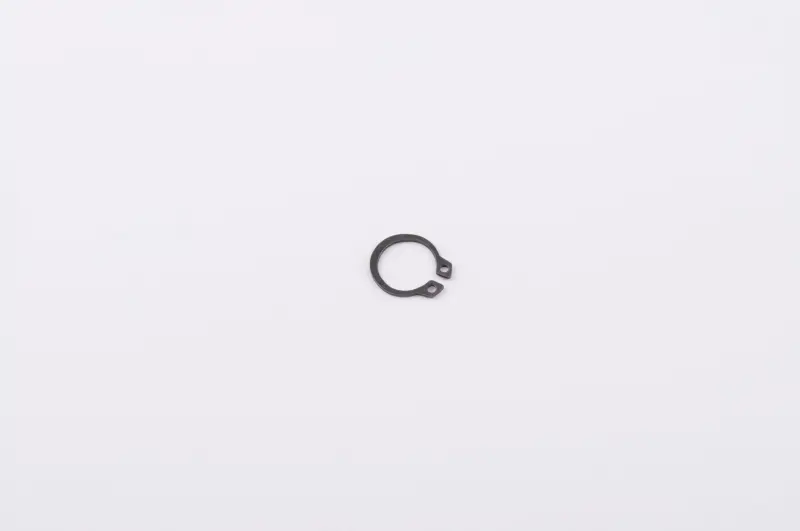

Деталь выполнена в форме разомкнутого наружного кольца с двумя ушками и отверстиями под инструмент. Такая конфигурация позволяет аккуратно разжать кольцо щипцами для стопорных колец, надеть его на ось и посадить в предусмотренную канавку. После установки кольцо должно располагаться ровно и входить в канавку по всей окружности, без перекоса и выступающего участка.

Совместимость и выбор

Позиция рассчитана на механизм кикстартера GY6 50 4T и указывается для двигателей семейств 139QMA/1P39QMA и 139QMB/1P39QMB. При подборе нельзя ориентироваться только на общий вид или объем двигателя: для того же назначения встречаются варианты d=13 и d=14 мм. Перед покупкой сопоставьте размеры снятого кольца, диаметр места установки и форму канавки на оси. Если старое кольцо потеряно, параметры лучше снять непосредственно с посадочного места и сверить со схемой конкретного двигателя.

Что проверить перед установкой

• Тип двигателя: четырехтактный GY6 50 и соответствующий код 139QMA либо 139QMB с возможными обозначениями 1P39QMA/1P39QMB.
• Размер: требуется именно исполнение d=14 мм, а не близкий по виду вариант d=13 мм.
• Посадочное место: канавка на оси должна быть чистой, без забитой грязи, задиров и заметной выработки, мешающей полной посадке кольца.
• Состояние соседних деталей: проверьте сектор, ось, пружину, втулку и опорные шайбы; новый фиксатор не устраняет износ других частей механизма.
• Форма кольца: перед монтажом не должно быть трещин, изгиба, разведенных концов или следов повреждения отверстий инструментом.

Установка и контроль

Монтаж выполняют после правильного размещения сектора, пружины, втулок и шайб в соответствии со схемой механизма. Канавку очищают, кольцо разжимают подходящими щипцами только настолько, насколько необходимо для прохода по оси, и отпускают непосредственно над посадочным местом. Чрезмерное раскрытие может оставить остаточную деформацию и ослабить фиксацию. Забивать кольцо ударами или растягивать случайным инструментом не следует: поврежденные ушки затрудняют посадку и последующее обслуживание.

После сборки убедитесь, что кольцо полностью вошло в канавку, не стоит под углом и не выходит из нее при ручном перемещении сектора. Механизм должен двигаться без заедания и возвращаться в исходное положение, а сектор — сохранять заданное положение на оси. Если кольцо свободно перемещается в канавке, не садится до конца либо канавка изношена, причину нужно устранить до окончательной сборки. Исправное кольцо d=14 мм подходит для восстановления штатной фиксации сектора кикстартера при ремонте GY6 50.
