Воздушный фильтр нулевого сопротивления Ø39 мм, колокол

Воздушный фильтр нулевого сопротивления Ø39 мм, тип «колокол»

Компактный фильтр предназначен для очистки воздуха перед его поступлением в карбюратор мототехники. Он устанавливается непосредственно на впускной патрубок подходящего диаметра и задерживает пыль и другие загрязнения, которые не должны попадать во впуск и цилиндр. Формат «нулевик» выбирают для компоновок, где нужен отдельный открытый фильтр без штатного корпуса, а форма «колокол» делает деталь короткой и удобной для размещения возле карбюратора.

Назначение и конструкция

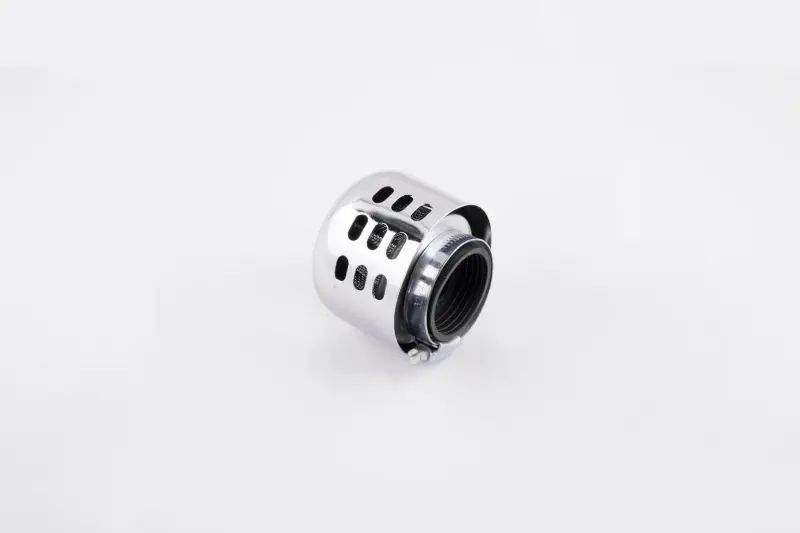

Посадочный внутренний диаметр фильтра составляет 39 мм. Горловина расположена прямо: угол наклона равен 0°, поэтому ось фильтра после монтажа продолжает ось впускного патрубка. Снаружи фильтрующий слой закрыт компактным перфорированным кожухом; на посадочной части предусмотрен стяжной хомут. Такая компоновка позволяет надеть фильтр на цилиндрический патрубок и зафиксировать его без отдельного корпуса. Деталь относится к фильтрам для мотоцикла, скутера и мопеда, однако конкретную модель техники определяет не название класса, а фактический размер и расположение ее впуска.

Исправный и плотно установленный фильтр отделяет загрязнения от воздушного потока до карбюратора. Это помогает сохранять впуск чистым и уменьшает попадание абразивной пыли в цилиндро-поршневую группу. При засорении фильтрующего слоя воздуху труднее проходить через него; разрыв слоя или неплотная посадка, наоборот, открывают загрязнениям путь в двигатель. Поэтому состояние детали влияет не только на чистоту впуска, но и на устойчивость работы двигателя.

Как проверить совместимость

• Диаметр: измерьте наружный диаметр патрубка, на который надевается фильтр. Для этой модели требуется посадка 39 мм; диаметр диффузора карбюратора, объем двигателя и размер старого корпуса не заменяют это измерение.
• Направление: фильтр имеет прямую горловину без углового отвода. Сверьте направление патрубка и убедитесь, что для корпуса остается место по его оси.
• Свободное пространство: до установки проверьте расстояние до рамы, облицовки, проводки, тросов и других соседних деталей. Фильтр не должен упираться в них или смещаться при вибрации.
• Схема впуска: если снимается штатный воздушный короб, заранее учтите все присоединенные к нему шланги и крепления. Эта деталь заменяет только воздушный фильтр на подходящем патрубке и не подтверждает совместимость остальных соединений.

Установка и обслуживание

Перед монтажом очистите посадочную поверхность патрубка и убедитесь, что на ней нет заусенцев и грязи. Ослабьте хомут, наденьте горловину ровно и на достаточную глубину, затем затяните крепление так, чтобы фильтр не проворачивался и не снимался от легкого усилия. Перекос, неполная посадка или чрезмерная затяжка могут нарушить прилегание горловины. После запуска проверьте холостой ход и реакцию двигателя на газ: при переходе со штатного фильтра на открытый тип настройка карбюратора должна соответствовать фактическому воздушному потоку.

Фильтрующий слой нужно регулярно осматривать, особенно после езды по пыльным дорогам. Способ очистки выбирают по типу фильтрующего материала и применяемого средства, не повреждая слой и его соединение с корпусом. Фильтр подлежит замене, если появились разрывы, деформация посадочной горловины, ненадежная фиксация или загрязнение, которое не удается удалить обслуживанием. Для правильного выбора достаточно сопоставить три ключевых признака: внутреннюю посадку 39 мм, прямое исполнение и доступное место для корпуса типа «колокол».
