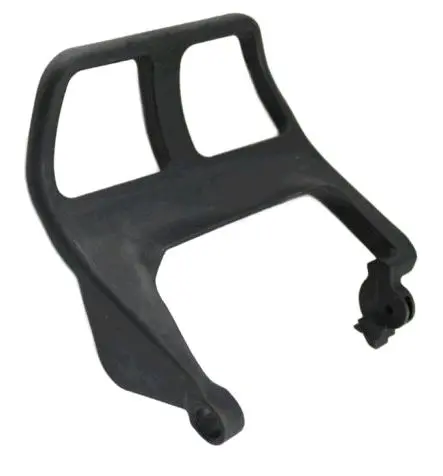

Рычаг тормоза цепи для бензопил STIHL MS 230/250 CANFLY

Рычаг тормоза цепи CANFLY для STIHL MS 230 и MS 250

Деталь предназначена для ремонта тормозного механизма бензопил STIHL MS 230 и MS 250. Она устанавливается перед передней рукояткой, выполняет функцию подвижного рычага включения тормоза цепи и одновременно служит защитным щитком для левой руки. Такое расположение позволяет перевести тормоз в рабочее положение движением рычага в сторону шины, а для разблокировки вернуть его к передней рукоятке.

Рычаг востребован при трещинах, изломе, деформации или повреждении мест крепления штатной детали. Исправная форма и свободное перемещение важны для взаимодействия с тормозным механизмом: рычаг должен уверенно переходить между положениями включения и разблокировки, не цепляться за корпус и не заедать. Передний щиток также отделяет руку оператора от зоны пильной гарнитуры и помогает защитить ее от веток и случайного соскальзывания с рукоятки.

Назначение и особенности конструкции

• Совместимость заявлена для бензиновых цепных пил STIHL MS 230 и MS 250.
• Подвижная конструкция используется для ручного включения и разблокировки тормоза цепи.
• Широкая рамка перед рукояткой одновременно выполняет функцию защитного щитка для левой руки.
• Две боковые опоры с посадочными отверстиями обеспечивают установку рычага в штатной зоне крепления.
• Открытая центральная часть оставляет доступ к передней рукоятке и не мешает обычному положению руки при работе.
• Черное исполнение соответствует внешнему виду детали, представленной в этой товарной позиции.

Как правильно подобрать деталь

При выборе сначала уточните полное обозначение бензопилы: эта версия предлагается для моделей MS 230 и MS 250. Затем сопоставьте старый рычаг с новой деталью по общей форме рамки, изгибам боковых опор, расположению посадочных отверстий и участку взаимодействия с механизмом тормоза. Особенно внимательно сравните крепления, если на пиле ранее менялись корпусные детали, крышка или компоненты тормозного механизма.

Не ориентируйтесь только на сходный внешний контур: рычаги разных серий бензопил могут отличаться положением осей и геометрией привода. Точное совпадение посадочных точек необходимо для свободного хода без перекоса. Совместимость этой позиции с MS 210, версиями C, C-B или C-BE отдельно не заявлена, поэтому для таких модификаций требуется дополнительная сверка конструкции.

Замена и установка

Замену выполняют при остановленном и полностью остывшем двигателе. До разборки исключают случайный запуск пилы и освобождают зону тормозного механизма от опилок и загрязнений. При снятии старой детали полезно запомнить положение креплений и сопряженных компонентов: новый рычаг должен занять то же положение и двигаться по той же траектории. Узел тормоза содержит нагруженные детали, поэтому при отсутствии опыта его обслуживание стоит поручить специалисту по бензоинструменту.

Проверка после ремонта

После монтажа рычаг должен двигаться свободно, без трения о корпус, чрезмерного бокового люфта и самопроизвольного выхода из креплений. Перевод вперед должен включать тормоз, а возврат к передней рукоятке — разблокировать его с четким срабатыванием механизма. До начала пиления необходимо проверить работу тормоза согласно инструкции бензопилы. Рычаг следует содержать в чистоте и не изменять его форму: свободный ход переднего щитка напрямую связан с исправной работой тормоза цепи.
