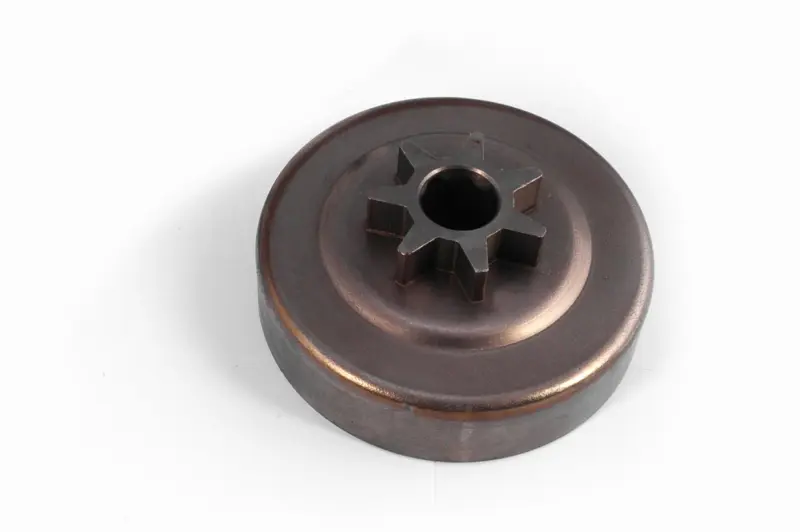

Барабан сцепления с ведущей звездочкой MECH для Stihl MS 180, 7 зубьев

Барабан сцепления с ведущей звездочкой MECH для Stihl MS 180

Деталь предназначена для привода пильной цепи бензопилы Stihl MS 180. Чашеобразный барабан взаимодействует со сцеплением, а встроенная ведущая звездочка передает вращение на цепь. Исполнение с семью зубьями рассчитано на установку вместо изношенной детали с такими же параметрами и посадочной конструкцией.

После набора оборотов колодки центробежного сцепления прижимаются к внутренней поверхности барабана и приводят его во вращение. Зубья звездочки входят в зацепление с ведущими звеньями цепи, благодаря чему она перемещается по шине. Поэтому состояние барабана и зубчатого профиля непосредственно влияет на равномерность хода цепи, износ гарнитуры и передачу оборотов от двигателя.

Что учитывать при подборе

При выборе недостаточно ориентироваться только на модель пилы. Разные варианты привода могут отличаться шагом цепи, количеством зубьев, размерами чаши, центральной посадкой и способом соединения с приводом масляного насоса. Новая деталь должна повторять конструкцию ранее установленного барабана и соответствовать всей используемой пильной гарнитуре.

• Модель применения: бензопила Stihl MS 180.
• Тип детали: чашеобразный барабан сцепления со встроенной ведущей звездочкой.
• Количество зубьев: 7.
• Параметры цепи: шаг и форма ведущих звеньев должны соответствовать профилю звездочки.
• Посадка: перед заказом сравните центральное отверстие, место под игольчатый сепаратор, наружный диаметр, высоту чаши и расположение удерживающих деталей со старым барабаном.

Обозначение MS 180 подтверждает область применения, но не отменяет проверки фактической конфигурации пилы. Если на инструменте ранее меняли сцепление или устанавливали иной тип звездочки, ориентируйтесь на снятую деталь и параметры цепи. Нельзя сочетать барабан с цепью другого шага: несовпадение профилей приводит к неправильному зацеплению и ускоренному износу обеих деталей.

Когда требуется замена

Барабан и звездочку проверяют при обслуживании цепи и шины. Основаниями для замены служат выраженные канавки на зубьях, неравномерная выработка, заметный люфт посадки или повреждение игольчатого сепаратора. Изношенный профиль может сопровождаться рывками, посторонним шумом возле сцепления и неравномерным движением цепи.

Для MS 170 и MS 180 производитель рекомендует менять цепную звездочку после выработки двух пильных цепей либо раньше, если глубина следов износа превышает 0,5 мм. Практичный режим обслуживания — чередовать две цепи с одной звездочкой: так сопряженные поверхности изнашиваются равномернее. При установке нового барабана одновременно осмотрите ведущие звенья цепи, паз шины и игольчатый сепаратор. Сильно изношенная цепь быстро формирует канавки на новой звездочке.

Установка и обслуживание

Для доступа к барабану снимают крышку цепной звездочки, пильную цепь и шину, предварительно отпустив тормоз цепи. Затем снимают удерживающую скобу и шайбу, после чего барабан вместе с игольчатым сепаратором можно снять с цапфы коленчатого вала. Во время обслуживания очищают посадочное место, проверяют сепаратор и наносят на него предназначенную для этого смазку.

После установки барабан проворачивают примерно на один полный оборот, чтобы привод масляного насоса вошел в зацепление, а затем возвращают шайбу и удерживающую скобу. Перед запуском проверяют свободное вращение, правильное положение цепи на зубьях и корректную сборку тормозного механизма. Если конструкция снятой детали отличается либо нет подходящего инструмента для разборки, установку следует поручить специалисту по обслуживанию бензопил.

Модель MECH на семь зубьев подходит для планового ремонта привода цепи Stihl MS 180 при полном совпадении посадки и параметров гарнитуры. Точная предварительная проверка помогает восстановить правильное зацепление цепи и избежать повторной разборки пилы.
