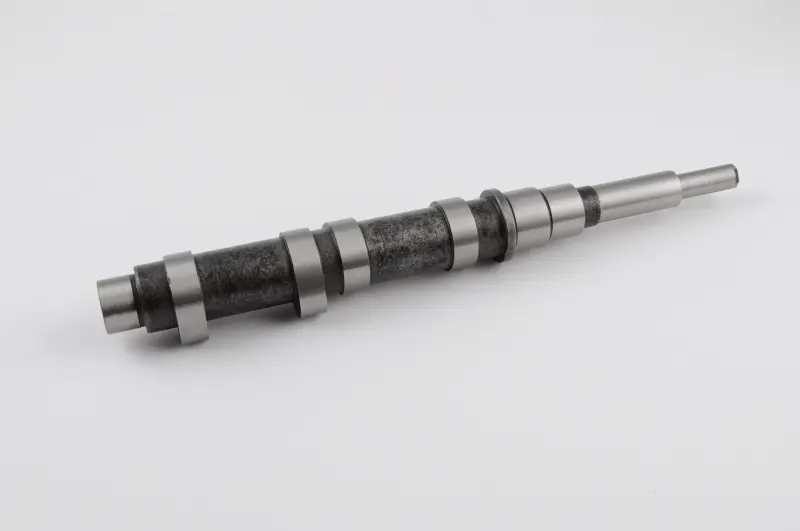

Распредвал ГРМ JING для МТ Днепр 650

Распредвал ГРМ JING для МТ Днепр 650

Распределительный вал предназначен для газораспределительного механизма четырехтактных двигателей объемом 650 см³, устанавливаемых на мотоциклы семейства МТ Днепр. Деталь управляет моментами открытия и закрытия клапанов: четыре кулачка последовательно воздействуют на толкатели, а усилие передается через штанги и коромысла. Правильно подобранный и установленный вал обеспечивает предусмотренную последовательность впуска рабочей смеси и выпуска отработавших газов.

Конструкция включает четыре распределительных кулачка, опорные шейки и ступенчатые посадочные участки на концах. Вал работает совместно с подшипниковыми опорами, толкателями и шестерней привода ГРМ. Все эти детали образуют взаимосвязанную систему, поэтому состояние сопрягаемых поверхностей непосредственно влияет на работу нового распредвала и сохранение профиля его кулачков.

Что учитывать при подборе

Обозначения МТ и Днепр охватывают несколько модификаций двигателя, между которыми могут различаться исполнение привода и геометрия распредвала. Перед заказом нужно установить точную модификацию установленного мотора и сопоставить новую деталь со снятым валом.

• Тип двигателя: позиция рассчитана на четырехтактный двигатель Днепр МТ объемом 650 см³.
• Габариты: сравните общую длину, диаметры опорных шеек и расстояния между посадочными участками.
• Кулачки: должны совпадать их количество, расположение, направление и профиль относительно старой детали.
• Концы вала: проверьте форму ступеней и способ сопряжения с приводной шестерней и другими установленными деталями.
• Опоры: посадки должны соответствовать подшипникам и корпусным деталям именно вашего двигателя.
• Привод ГРМ: отдельно оцените состояние шестерни, ее зубьев, посадки и элементов фиксации.

Такой порядок проверки особенно важен для мотоцикла, который ранее ремонтировался или получил двигатель другой модификации. Ориентироваться только на общее название модели недостаточно: фактическая конфигурация мотора и размеры снятой детали дают более надежную основу для выбора.

Когда требуется замена

Распредвал заменяют при заметной выработке кулачков, задирах, выкрашивании или повреждении их поверхности. Поводом для диагностики ГРМ также становятся выраженный шум в зоне толкателей, затрудненный запуск и снижение мощности. Эти признаки могут быть связаны не только с валом, поэтому при разборке проверяют клапаны, зазоры, толкатели, штанги, коромысла и приводные шестерни.

Особое внимание уделяют торцам толкателей, которые контактируют с кулачками. Изношенная, задранная или выкрошенная поверхность толкателя ускоряет повреждение нового распредвала. Одновременно проверяют подшипниковые опоры, отсутствие чрезмерного люфта и состояние зубчатой пары привода.

Установка и проверка после ремонта

Монтаж распредвала выполняется при разборке двигателя и требует точного соблюдения порядка сборки. Шестерни газораспределения устанавливают с совмещением предусмотренных меток — от этого зависят фазы открытия клапанов. Перед окончательной сборкой механизм вручную проворачивают, контролируя свободное движение без заеданий и постороннего сопротивления. После монтажа регулируют клапанные зазоры по руководству для конкретной модификации двигателя.

Новый вал не устраняет износ остальных деталей ГРМ, поэтому установка без проверки толкателей и привода может привести к повторному ремонту. Если нет оборудования для измерения посадок и контроля зубчатого зацепления, работу целесообразно поручить специалисту по двигателям МТ Днепр.
