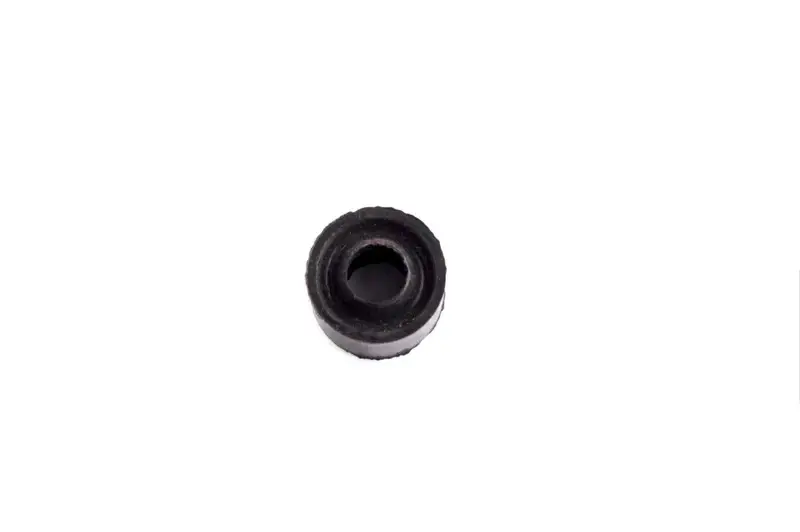

Сальник привода спидометра JAWA 350 634/638 8×16×7 FLASH

Сальник привода спидометра JAWA 350 типов 634 и 638, 8×16×7

Сальник FLASH предназначен для герметизации привода спидометра на мотоциклах JAWA 350 типов 634 и 638. Деталь устанавливается в месте прохождения вала привода через корпус двигателя и отделяет внутреннюю полость механизма от внешней среды. Плотное прилегание к валу и посадочному отверстию помогает удерживать смазку внутри корпуса, а также ограничивает проникновение пыли и дорожных загрязнений к деталям привода.

Размер и назначение

Номинальный размер сальника — 8×16×7 мм: внутренний диаметр 8 мм соответствует посадке на вал, наружный диаметр 16 мм — отверстию в корпусе, а ширина составляет 7 мм. Все три значения важны одновременно. Сальник с другим внутренним диаметром не обеспечит правильного контакта с валом, неподходящий наружный диаметр нарушит посадку в корпусе, а отличающаяся ширина может помешать сборке привода в предусмотренном положении.

Кольцевая конструкция рассчитана на уплотнение вращающегося вала. Рабочая кромка охватывает его по окружности, поэтому эта деталь выполняет другую задачу, чем плоские прокладки двигателя. Исправный сальник не передает вращение и не влияет на показания прибора напрямую: он герметизирует место установки привода и позволяет механизму работать без утечки через зазор вокруг вала.

Что проверить при подборе

Перед покупкой следует определить точный тип мотоцикла и место установки детали. Обозначение JAWA 350 охватывает несколько исполнений, поэтому для этой позиции основными ориентирами служат типы 634 и 638, назначение для привода спидометра и размер 8×16×7 мм. В семействах JAWA встречаются внешне похожие уплотнения привода с другими размерами, включая варианты 6×12 мм, поэтому выбирать деталь только по общему названию узла нельзя.

• Внутренний диаметр: 8 мм — сверяется с диаметром вала в месте контакта с рабочей кромкой.
• Наружный диаметр: 16 мм — должен соответствовать посадочному отверстию корпуса.
• Ширина: 7 мм — определяет положение сальника и собранного привода.
• Применяемость: привод спидометра JAWA 350 типов 634 и 638; уплотнения других валов двигателя подбираются отдельно.

При разобранном механизме полезно сравнить размеры старой детали и проверить состояние посадочного места. Следы задиров, коррозия, загрязнение или заметная выработка на валу могут мешать новой кромке прилегать равномерно. В таком случае одной замены сальника может оказаться недостаточно: вал, втулку и корпус привода также осматривают до окончательной сборки.

Установка и обслуживание

Для двигателя типа 638 предусмотрена установка нового сальника на вал привода пружинной стороной внутрь двигателя. Привод вместе с уплотнением продвигают к посадочному месту подходящей трубчатой оправкой или торцевой головкой с наружным диаметром около 15 мм. После посадки канавку на корпусе привода совмещают с резьбовым отверстием фиксирующего винта. Последовательность разборки на конкретном исполнении мотоцикла должна соответствовать конструкции его двигателя.

Перед монтажом посадочное отверстие очищают от остатков загрязнений, а кромку и поверхность вала проверяют на повреждения. Сальник устанавливают ровно, без перекоса; усилие прикладывают к наружной части, не деформируя внутреннюю кромку. Острые инструменты возле уплотняющей поверхности применять не следует. Снятый сальник с надрывами, затвердевшей кромкой или остаточной деформацией повторно не устанавливают.

Когда требуется замена

Проверка сальника уместна при появлении масляных следов в зоне выхода привода из корпуса, во время ремонта самого привода или после демонтажа его вала. Причиной нарушения герметичности может быть как изношенная кромка, так и повреждение контактной поверхности либо неправильная посадка. Сальник FLASH 8×16×7 позволяет восстановить штатное уплотнение после подтверждения размеров и состояния сопряженных деталей.
