Тарелка сцепления со съемной звездой и сепаратором для STIHL MS 361 KZ

Тарелка сцепления для бензопилы STIHL MS 361

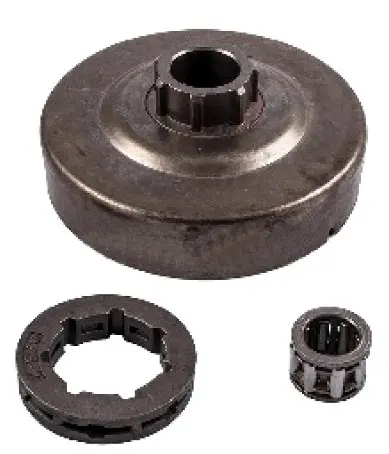

Комплект предназначен для ремонта привода пильной цепи бензопилы STIHL MS 361. В него входят барабан сцепления, съемная ведущая звезда и игольчатый сепаратор. После срабатывания сцепления барабан принимает вращение двигателя, а установленная на его ступице звезда передает его пильной цепи. Сепаратор располагается между барабаном и хвостовиком коленчатого вала и обеспечивает правильное вращение детали на посадочном месте.

Исполнение под съемную звезду удобно при последующем обслуживании: контактирующий с ведущими звеньями цепи венец можно демонтировать отдельно от барабана. Одновременная замена барабана, звезды и сепаратора помогает восстановить сопряжение деталей в тех случаях, когда износ затронул сразу несколько частей привода. Это особенно актуально при заметной выработке зубьев, повреждении профиля ступицы, постороннем шуме со стороны сцепления или неудовлетворительном состоянии подшипника.

Конструкция и назначение комплекта

• Барабан сцепления передает вращение от сцепления к установленной на ступице ведущей звезде.
• Съемная звезда взаимодействует с ведущими звеньями цепи и приводит ее в движение по направляющей шине.
• Игольчатый сепаратор служит опорой барабана на хвостовике коленчатого вала.

Состояние этих деталей непосредственно влияет на работу цепного привода. Канавки и выраженная выработка на звездочке ухудшают контакт с ведущими звеньями цепи и сокращают срок ее службы. Если сильно изношен передающий профиль барабана, замены одного венца недостаточно: барабан также следует обновить. Руководство для MS 361 рекомендует устанавливать новую ведущую звездочку после использования двух пильных цепей либо раньше, если глубина следов износа превышает 0,5 мм.

Что проверить при выборе

Совместимость с моделью MS 361 является основным, но не единственным критерием подбора. Для этой бензопилы встречаются разные варианты цепного привода, поэтому перед заказом необходимо сопоставить комплект со снятыми деталями и установленной гарнитурой. Проверьте шаг цепи, количество зубьев ведущей звезды, наружный и посадочный диаметры барабана, форму передающего профиля ступицы, размеры сепаратора и способ фиксации на валу. Эти параметры должны соответствовать конфигурации конкретной пилы.

• Убедитесь, что на бензопиле применяется барабан именно под отдельный съемный венец.
• Сверьте шаг звезды с шагом цепи: несовпадающие детали нельзя устанавливать вместе.
• Сопоставьте число зубьев и геометрию венца со старой звездой.
• Проверьте посадку сепаратора на хвостовике вала и внутри барабана.
• Осмотрите шайбу и стопорную скобу: они не заявлены в составе этого комплекта и должны быть пригодны для повторной установки либо приобретены отдельно.

Установка и обслуживание

Для доступа к приводу снимают крышку ведущей звезды, цепь и шину, предварительно отпустив тормоз цепи. Затем демонтируют стопорную скобу, шайбу, съемный венец и барабан вместе с игольчатым сепаратором. Посадочное место коленчатого вала очищают, а сепаратор перед сборкой смазывают подходящей смазкой согласно требованиям обслуживания бензопилы.

При монтаже сепаратор устанавливают на хвостовик вала, затем ставят барабан и съемную звезду. Полости венца должны быть обращены наружу. После установки барабан проворачивают примерно на один полный оборот, чтобы привод масляного насоса вошел в зацепление, после чего возвращают шайбу и стопорную скобу. Перед окончательной сборкой барабан должен вращаться без заеданий, а все фиксирующие детали — занимать штатное положение.

Комплект подходит для планового обслуживания и ремонта STIHL MS 361 при износе барабана, съемной звезды или игольчатого сепаратора. Точная сверка цепного шага, числа зубьев и посадочных размеров со старым комплектом позволит сохранить правильное взаимодействие звезды, цепи и шины после ремонта.
