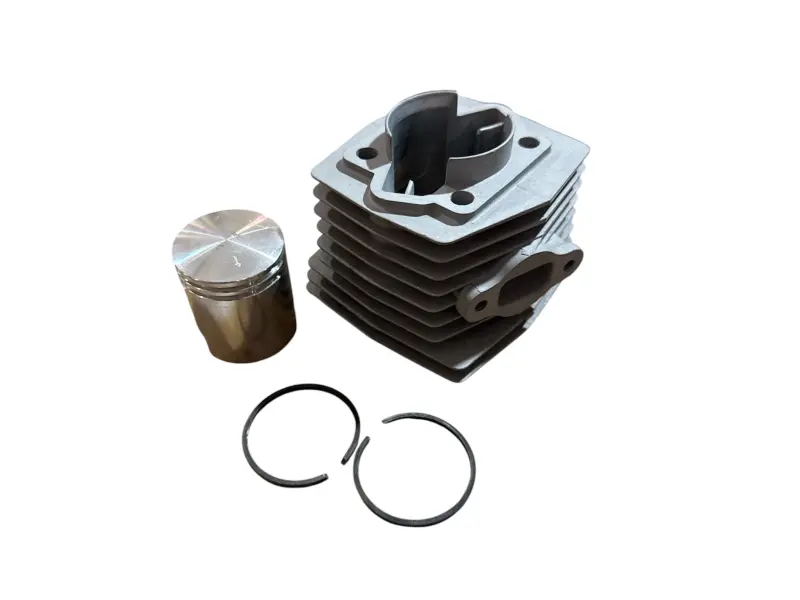

Цилиндр Ø40 мм с поршнем для веломотора F50 JING

Цилиндр Ø40 мм с поршнем для веломотора F50 JING

Ремонтный комплект предназначен для цилиндро-поршневой группы двухтактного веломотора F50. Подтвержденный диаметр составляет 40 мм. Детали используют при восстановлении двигателя после износа цилиндра и поршня, появления задиров, повреждения поршневых канавок или снижения компрессии. Одновременная замена основных деталей пары помогает вернуть правильное взаимодействие поршня с внутренней поверхностью цилиндра, если установка только новых колец уже не устраняет последствия выработки.

Назначение цилиндро-поршневой группы

Цилиндр образует пространство, в котором движется поршень и происходит сжатие топливной смеси. Давление газов перемещает поршень, а создаваемое усилие передается механизму двигателя. Состояние сопряженных поверхностей влияет на компрессию, уверенность запуска и тягу веломотора. Задиры, нарушение геометрии, повреждение днища поршня или износ канавок под кольца ухудшают уплотнение и мешают двигателю работать в предусмотренном режиме.

Наружная поверхность цилиндра выполнена с развитым оребрением для воздушного охлаждения. На верхней плоскости расположены четыре крепежных отверстия, а сбоку находится окно с фланцем под два крепления. Эти конструктивные признаки важны при подборе: цилиндры одинакового диаметра могут отличаться расположением окон, формой посадочной части и исполнением креплений.

Что учитывать при выборе

• Модификация двигателя. Комплект рассчитан на веломотор F50; обозначение модели следует сопоставить с установленным двигателем.
• Диаметр. Требуемое значение — 40 мм. Его проверяют по снятому цилиндру и поршню, не ориентируясь только на внешнее сходство.
• Посадочная геометрия. Сравните контур основания, положение четырех отверстий, конфигурацию нижней части цилиндра и расположение каналов.
• Боковой фланец. Форма окна, направление выхода и расстояние между двумя точками крепления должны соответствовать старой детали.
• Параметры поршня. Помимо диаметра, сопоставьте высоту, расположение отверстия под палец и положение канавок под кольца.

Совпадение одного диаметра не подтверждает полную взаимозаменяемость. Для правильной установки должны совпасть модель двигателя и все основные посадочные признаки. Особенно внимательно выполняют подбор, если мотор ранее ремонтировался и в нем уже могли быть установлены детали другой модификации.

Когда комплект требует замены

Проверка цилиндро-поршневой группы необходима при заметном снижении компрессии, затрудненном запуске, ухудшении тяги, постороннем стуке или нестабильной работе мотора. После разборки оценивают внутреннюю поверхность цилиндра, днище и боковую поверхность поршня, состояние канавок и колец. Основанием для замены служат выраженные задиры, прогар, механические повреждения, чрезмерная выработка или нарушение формы сопряженных деталей. Перечисленные признаки работы двигателя могут иметь и другие причины, поэтому решение принимают после осмотра и измерения демонтированных компонентов.

Подготовка и установка

Перед сборкой очистите посадочные поверхности двигателя от остатков старых уплотнений и загрязнений. Проверьте состояние шатуна, поршневого пальца, подшипника, фиксаторов и крепежа. Поршневые кольца, палец, стопорные детали и прокладки должны соответствовать конкретному исполнению F50. Подтвержденный состав позиции включает цилиндр и поршень; наличие остальных монтажных компонентов необходимо согласовать отдельно.

Поршень устанавливают в направлении, предусмотренном конструкцией двухтактного двигателя и расположением каналов. Кольца размещают в своих канавках без перекоса и чрезмерного растяжения. При надевании цилиндра их аккуратно сжимают, не допуская удара кромкой окна. Крепления затягивают равномерно, чтобы избежать перекоса цилиндра на посадочной плоскости. После сборки проверяют свободное перемещение поршня, отсутствие заеданий и правильность присоединения бокового фланца.

После ремонта двигатель запускают только после окончательной проверки сборки и соблюдают предусмотренный для веломотора режим первичной приработки. Точный подбор по обозначению F50, диаметру 40 мм и геометрии снятых деталей позволяет избежать несовпадения креплений и корректно восстановить цилиндро-поршневую группу.
