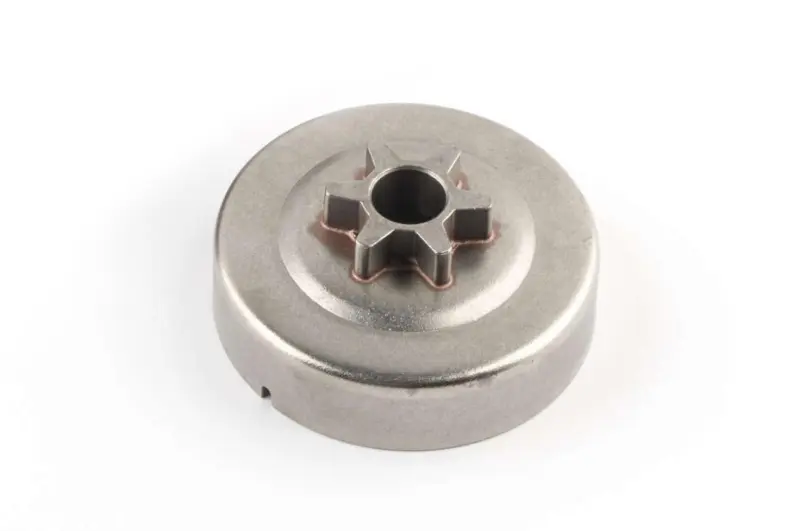

Барабан сцепления с ведущей звездочкой BEST для Stihl MS 230/250

Барабан сцепления с ведущей звездочкой BEST для Stihl MS 230/250

Деталь предназначена для ремонта привода пильной цепи бензопил Stihl MS 230 и MS 250. Она объединяет чашу сцепления и ведущую звездочку цельного типа: после включения центробежного сцепления барабан принимает вращение, а его зубчатый профиль приводит цепь в движение по направляющей шине. Такая конструкция применяется вместо исполнения с отдельным съемным венцом, поэтому перед заказом необходимо определить, какой вариант установлен на конкретной пиле.

Внутренняя поверхность чаши взаимодействует с колодками сцепления, а центральное посадочное отверстие работает совместно с игольчатым сепаратором на хвостовике коленчатого вала. Снаружи расположена интегрированная ведущая звездочка. Исправное состояние этих поверхностей необходимо для свободного вращения барабана, правильного зацепления с цепью и передачи оборотов без выраженных рывков.

Когда требуется замена

Барабан и звездочка относятся к деталям, которые постепенно изнашиваются во время пиления. Основанием для обслуживания становятся глубокие следы от колодок на чаше, канавки на зубьях, заусенцы, неравномерная выработка, заметный люфт или затрудненное вращение на посадке. Изношенный профиль ухудшает взаимодействие с ведущими звеньями цепи и способен ускорить износ цепной гарнитуры. Для бензопил этой серии предусмотрена проверка звездочки после выработки двух пильных цепей либо раньше, если глубина следов износа достигает 0,5 мм.

При диагностике проверяют не только зубья. Следует осмотреть внутреннюю дорожку барабана, игольчатый сепаратор, шайбу, стопорное кольцо и привод масляного насоса. Повреждение одной из сопряженных деталей может вызвать шум, нагрев, биение или тугой ход даже после установки нового барабана. Детали с выраженной выработкой устанавливать повторно не следует.

Что сверить при выборе

• Модель бензопилы: позиция рассчитана на Stihl MS 230 и MS 250; обозначение модели нужно проверить на самой пиле.
• Тип привода: здесь используется барабан с интегрированной звездочкой, а не чашка под отдельный сменный венец.
• Параметры гарнитуры: шаг цепи и профиль ведущих звеньев должны соответствовать зубчатой части звездочки.
• Посадка: сравните с демонтированной деталью диаметр центрального отверстия, общую высоту, наружный диаметр чаши и положение привода масляного насоса.
• Сопряженные детали: до сборки оцените состояние игольчатого сепаратора, шайбы и стопорного кольца и подготовьте исправные детали для монтажа.

Проверка всех пунктов особенно важна, если пила ранее ремонтировалась: на одной модели могут встречаться разные варианты привода, рассчитанные на конкретную цепную гарнитуру. Ориентироваться только на сходство внешней формы недостаточно. Новый барабан должен повторять тип конструкции и посадочные параметры снятой детали.

Установка и контроль после ремонта

Перед разборкой двигатель останавливают, затем снимают крышку звездочки, шину и цепь и отключают цепной тормоз согласно сервисной процедуре. После снятия стопорного кольца и шайбы барабан демонтируют вместе с игольчатым сепаратором. Посадочное место очищают, сепаратор осматривают и смазывают подходящей сервисной смазкой. Новый барабан устанавливают без перекоса и проворачивают примерно на один полный оборот, чтобы привод масляного насоса вошел в зацепление. После этого возвращают шайбу и надежно фиксируют стопорное кольцо.

До запуска проверьте свободное вращение барабана, правильное положение крепежных деталей и отсутствие закусывания. После монтажа шины и натянутой цепи убедитесь, что гарнитура перемещается равномерно, а смазка поступает на цепь. Барабан BEST подходит для планового ремонта Stihl MS 230/250, когда штатная ведущая звездочка выработана, но выбор должен выполняться с учетом фактической конфигурации пилы и установленной цепной гарнитуры.
