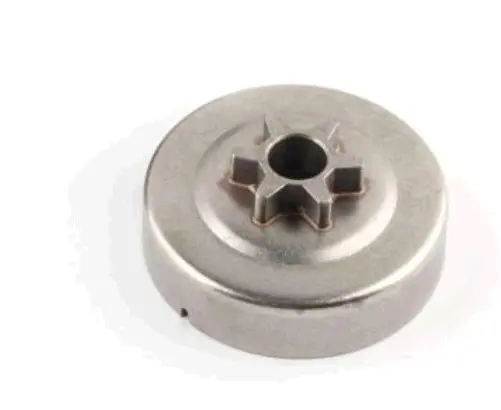

Барабан сцепления со звездой 3/8″ P, 6 зубьев для Stihl MS 230/250 MECH

Барабан сцепления со звездой для Stihl MS 230/250

Деталь MECH объединяет барабан сцепления и ведущую профильную звездочку в единой конструкции. Она предназначена для бензопил Stihl MS 230 и MS 250 с цепной гарнитурой шага 3/8″ P и шестизубой звездочкой. Такое исполнение устанавливают вместо изношенного барабана, когда на зубьях появилась заметная выработка, нарушилось правильное зацепление с ведущими звеньями цепи или требуется комплексно обновить обе связанные части привода.

Назначение и принцип работы

Барабан расположен между центробежным сцеплением и пильной цепью. При повышении оборотов колодки сцепления входят в контакт с его внутренней поверхностью, после чего вращение передается на интегрированную шестизубую звездочку. Ее зубья взаимодействуют с ведущими звеньями цепи и перемещают цепь по направляющей шине. Поэтому состояние этой детали непосредственно влияет на равномерность хода гарнитуры и срок службы цепи.

Звездочка выполнена как часть барабана, а не как отдельный сменный венец. При обслуживании снимается вся деталь целиком. Чашеобразная форма, центральное посадочное отверстие и шесть радиально расположенных зубьев соответствуют профильному типу привода. Такое устройство важно учитывать при сравнении с системой, где используются отдельный барабан и кольцевая звездочка.

Что проверить перед выбором

Одного совпадения модели бензопилы недостаточно: разные варианты режущей гарнитуры могут использовать несовместимые звездочки. Перед заказом сопоставьте снятую деталь и установленную цепь по основным признакам:

• Модель пилы: деталь рассчитана на Stihl MS 230 и MS 250 соответствующей конфигурации.
• Шаг гарнитуры: звездочка предназначена для цепи 3/8″ P, также обозначаемой как Picco. Обычный шаг 3/8″ и вариант .325″ не являются прямой заменой.
• Количество зубьев: профильная звездочка имеет 6 зубьев. Это число должно совпадать с установленным вариантом привода.
• Тип конструкции: здесь барабан и звездочка образуют одну деталь. Ее не следует путать с барабаном под отдельный кольцевой венец.
• Посадка и сопряжения: сравните центральное отверстие, общую форму барабана и расположение деталей фиксации со старой запчастью.

Для MS 250 предусмотрены конфигурации не только с цепью 3/8″ P, но и с гарнитурой .325″, для которой применяется другая семизубая звездочка. Если на пиле установлена система .325″, этот шестизубый вариант нельзя выбирать только по названию модели. Шаг цепи, звездочки и шины должен быть согласован.

Замена и обслуживание

Проверять звездочку следует при каждом плановом обслуживании пильной гарнитуры. Ориентиром для замены служит износ двух цепей либо более раннее появление следов выработки глубже 0,5 мм. Сильно изношенные участки меняют форму зацепления и сокращают ресурс новой цепи, поэтому установка свежей гарнитуры на выработанную звездочку нежелательна. Полезно также осмотреть внутреннюю поверхность барабана, посадку и игольчатый сепаратор.

Для демонтажа снимают крышку звездочки, шину и цепь, предварительно отпустив цепной тормоз. Затем удаляют стопор и шайбу, после чего барабан снимается с цапфы коленвала вместе с игольчатым сепаратором. Перед сборкой цапфу и сепаратор очищают и смазывают подходящей сервисной смазкой. После установки барабан поворачивают примерно на один полный оборот, чтобы поводок привода масляного насоса вошел в зацепление, затем возвращают шайбу и стопор.

Эта деталь подходит для ремонта бензопилы с сохранившейся конфигурацией 3/8″ P и профильной звездочкой на 6 зубьев. Точная сверка шага, числа зубьев и типа барабана перед установкой помогает избежать несовместимости и восстановить корректную передачу вращения на цепную гарнитуру.
