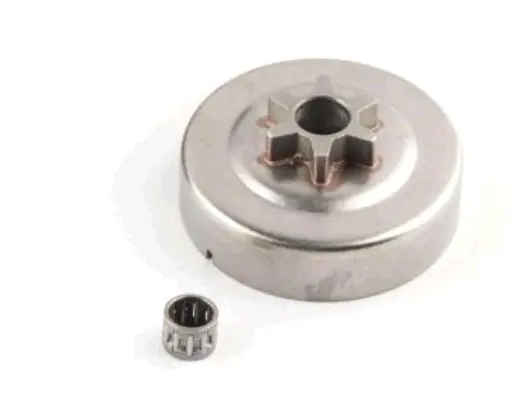

Тарелка сцепления с ведущей звездочкой MECH для Stihl MS 170/180, с сепаратором

Тарелка сцепления MECH для Stihl MS 170/180

Тарелка сцепления с интегрированной ведущей звездочкой предназначена для бензопил Stihl MS 170 и MS 180. Деталь принимает вращение от центробежного сцепления и приводит в движение пильную цепь. Вместе с тарелкой поставляется сепаратор — игольчатая опора, на которой барабан вращается относительно цапфы коленчатого вала. Такой набор подходит для планового обслуживания привода цепи и ремонта после износа штатной звездочки или ее посадки.

Как работает деталь

На холостом ходу колодки сцепления не прижаты к внутренней поверхности барабана, поэтому ведущая звездочка и цепь остаются неподвижными. При повышении оборотов колодки расходятся под действием центробежной силы, входят в контакт с тарелкой и передают ей вращение. Звездочка зацепляется с ведущими звеньями цепи и перемещает ее по направляющей шине. Поэтому состояние зубьев, барабана и сепаратора напрямую влияет на равномерность хода цепи и износ режущей гарнитуры.

Звездочка выполнена заодно с тарелкой, а не в виде отдельного съемного венца. При критическом износе зубьев меняют всю тарелку. Сепаратор устанавливается между барабаном и цапфой коленвала: его исправное состояние и подходящая смазка необходимы для свободного вращения детали без подклинивания и повышенного люфта.

Что проверить при подборе

• Модель бензопилы. Деталь рассчитана на Stihl MS 170 и MS 180; обозначение пилы следует проверить до разборки.
• Тип звездочки. Здесь используется цельная конструкция с интегрированными зубьями. Ее нельзя путать с барабаном под отдельный кольцевой венец.
• Параметры гарнитуры. Шаг звездочки и количество зубьев должны соответствовать установленной цепи. Несовместимые компоненты быстро повреждают цепь, звездочку и направляющую шину.
• Посадочная схема. Сравните форму барабана, центральное отверстие, положение привода масляного насоса и способ фиксации со снятой деталью.
• Состояние соседних деталей. Одновременно осмотрите шайбу, стопорную скобу, цапфу коленвала и привод масляного насоса. Поврежденные крепежные детали повторно не устанавливают.

Комплект включает тарелку с ведущей звездочкой и сепаратор. Наличие других монтажных деталей не заявлено, поэтому шайбу и стопор перед ремонтом проверяют отдельно. Подбирать тарелку только по внешнему диаметру не следует: для правильной работы важны модель пилы, конструкция звездочки, параметры цепи и исполнение посадки.

Когда требуется замена

Поводом для осмотра служат глубокие канавки на зубьях, неравномерная выработка, заметный люфт барабана, шум или рывки при движении цепи, а также повреждение сепаратора. Руководство для MS 170 и MS 180 рекомендует менять звездочку после выработки двух пильных цепей либо раньше, если глубина следов износа превышает 0,5 мм. Сильно изношенная звездочка ускоряет выработку цепи и шины и ухудшает передачу вращения.

Установка и обслуживание

Для замены снимают крышку звездочки, цепь и направляющую шину, предварительно отпустив цепной тормоз. Затем демонтируют стопор и шайбу, после чего тарелку снимают вместе с сепаратором. Цапфу коленвала и игольчатую опору очищают и смазывают предназначенным для этого составом. После установки тарелку проворачивают примерно на один полный оборот, чтобы привод масляного насоса вошел в зацепление, затем возвращают шайбу и стопор.

После сборки проверяют свободное вращение барабана, правильность установки крепежа, натяжение цепи и поступление масла на гарнитуру. Если на цапфе есть выраженная выработка либо механизм подклинивает даже с новым сепаратором, бензопиле требуется дополнительная диагностика до начала работы.
