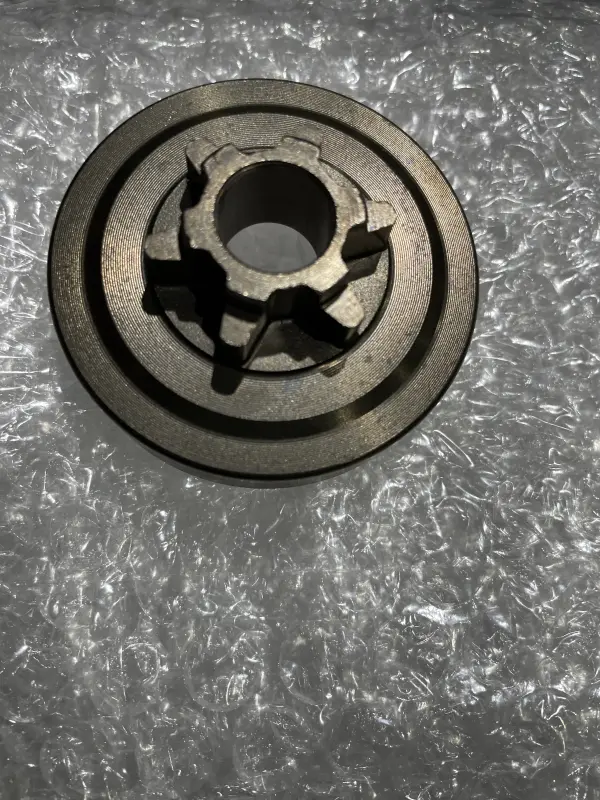

Тарелка сцепления с ведущей звездочкой 3/8 для Goodluck GL2500 MECH

Тарелка сцепления с ведущей звездочкой 3/8 для Goodluck GL2500 MECH

Деталь предназначена для бензопилы Goodluck GL2500 с цепной гарнитурой шага 3/8 дюйма. Она объединяет барабан сцепления и встроенную ведущую звездочку: после срабатывания центробежного сцепления барабан получает вращение от двигателя, а зубья звездочки взаимодействуют с ведущими звеньями цепи. Так усилие передается на цепную гарнитуру, и цепь движется по направляющей шине. Такая конструкция применяется как единая деталь, поэтому при критическом износе встроенной звездочки меняют барабан в сборе со звездочкой.

Назначение и конструкция

Тарелка установлена в зоне сцепления и работает одновременно с муфтой, цепью и шиной. Центральное отверстие служит для посадки детали в штатном месте, цилиндрическая часть образует барабан, а неразъемная звезда передает вращение цепи. Для этой позиции подтверждены модель Goodluck GL2500 и шаг 3/8 дюйма. Обозначение шага относится к геометрии цепной передачи: звездочка должна соответствовать шагу цепи, иначе ведущие звенья не смогут правильно входить между зубьями.

• Тип детали: тарелка, или барабан сцепления, со встроенной ведущей звездочкой.
• Назначение: передача вращения от сцепления к пильной цепи.
• Совместимая модель: бензопила Goodluck GL2500.
• Шаг цепи: 3/8 дюйма.
• Исполнение: ведущая звездочка составляет одно целое с барабаном.

Как правильно подобрать

При выборе сначала проверьте модель пилы и шаг установленной цепи. Надписи Goodluck GL2500 и 3/8 должны совпадать с параметрами обслуживаемой бензопилы и ее гарнитуры. Одного внешнего диаметра для подбора недостаточно: у похожих барабанов могут отличаться посадочное отверстие, высота, глубина чаши, положение опорных поверхностей и профиль звездочки. Перед монтажом сопоставьте новую деталь со снятой по общей геометрии, типу посадки и расположению элементов. Если пила ранее ремонтировалась или на ней меняли тип гарнитуры, особенно внимательно проверьте, какая звездочка установлена фактически.

Шаг 3/8 должен быть одинаковым у ведущей звездочки и цепи. Одновременно оцените состояние ведущих звеньев цепи и паза шины: глубокие следы выработки на старой звездочке часто сопровождаются износом других частей гарнитуры. Установка новой тарелки при сильно изношенной цепи не устраняет причину неровного зацепления. Практичный подход — проверять барабан, звездочку, цепь и шину совместно, а решение о замене принимать по состоянию каждой детали.

Когда требуется замена

Поводом для обслуживания служат выраженные канавки и неравномерная выработка на зубьях, трещины или повреждение барабана, заметный люфт, нестабильное движение цепи и нетипичный шум в зоне сцепления. Эти признаки требуют проверки всей передачи, поскольку похожее поведение может быть связано также с натяжением цепи, состоянием шины, подшипника или муфты. Ведущую звездочку следует регулярно осматривать; эксплуатация с сильной выработкой ухудшает согласование цепи со звездочкой и ускоряет износ гарнитуры.

Установка и контроль после ремонта

Замена барабана сцепления требует доступа к зоне под боковой крышкой и правильного обращения с муфтой. Перед разборкой двигатель полностью останавливают, отсоединяют колпачок свечи зажигания и освобождают тормоз цепи перед снятием крышки. Для демонтажа сцепления на многих бензопилах нужны специальные приспособления и знание порядка разборки, поэтому при отсутствии подходящего инструмента установку лучше поручить мастеру.

При сборке цепь укладывают вокруг ведущей звездочки и в паз шины без перекоса, затем устанавливают крышку и регулируют натяжение. Ведущие звенья должны равномерно сидеть в пазу, а цепь — перемещаться по шине без заеданий. После затяжки крепежа натяжение проверяют повторно. Также контролируют свободное вращение барабана, состояние сопряженных деталей и поступление смазки на гарнитуру согласно инструкции бензопилы. Эта тарелка подходит для ремонта Goodluck GL2500 только при совпадении шага 3/8 и посадочной геометрии со штатной деталью.
