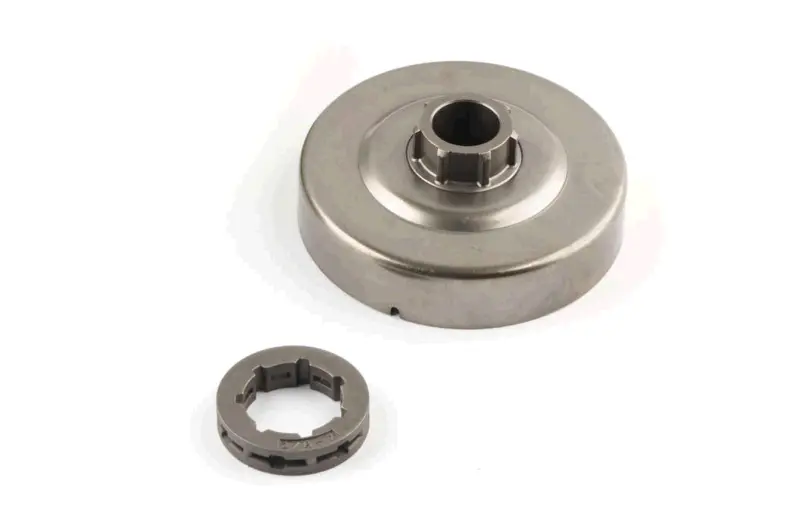

Тарелка сцепления под съемный венец STARS для STIHL MS 361

Тарелка сцепления STARS для STIHL MS 361

Подходит для восстановления привода пильной цепи на бензопиле STIHL MS 361, если используется барабан под отдельный ведущий венец. В комплект входят тарелка, которую также называют барабаном сцепления, и съемная звезда-венец STARS. Раздельная конструкция удобна при обслуживании: изношенный венец можно снять со шлицев, не меняя исправный барабан.

Назначение и работа детали

При увеличении оборотов коленвала центробежное сцепление прижимается к внутренней поверхности барабана и приводит его во вращение. Шлицевый выступ барабана передает это вращение съемному венцу, а зубья венца взаимодействуют с ведущими звеньями цепи. Так усилие двигателя поступает на цепную гарнитуру, и цепь движется по шине. Когда обороты снижаются и сцепление размыкается, барабан перестает получать привод от двигателя.

Венец является отдельной деталью и устанавливается на наружные шлицы барабана. Именно его зубья постоянно контактируют с цепью, поэтому состояние венца влияет на плавность хода и согласованную работу цепи с шиной. Барабан одновременно служит опорой для венца и поверхностью взаимодействия со сцеплением. Для нормальной передачи вращения важны исправные шлицы, ровная посадка на сепараторе и отсутствие критического износа в местах контакта.

Когда требуется проверка и замена

Рывки цепи, посторонний шум со стороны сцепления, заметный люфт или глубокие следы от ведущих звеньев — повод разобрать привод и оценить состояние деталей. Эти признаки могут быть связаны не только с венцом, поэтому одновременно проверяют цепь, шину, сепаратор, шайбу, стопорное кольцо и привод масляного насоса. Комплексный осмотр помогает не оставить в узле изношенную сопряженную деталь.

• Проверьте зубья венца: канавки и неравномерная выработка нарушают правильное взаимодействие с ведущими звеньями цепи.
• Осмотрите наружные шлицы барабана: при сильной выработке новый венец не получит надежной и ровной посадки.
• Оцените внутреннюю поверхность барабана и его вращение на сепараторе: заедание, перекос или выраженный люфт требуют устранения до сборки.
• Официальная инструкция для MS 361 рекомендует менять цепную звездочку после выработки двух цеп либо раньше, если глубина следов износа превышает примерно 0,5 мм.

Как правильно подобрать

Совпадения только по модели пилы недостаточно: необходимо учитывать конфигурацию установленной цепной гарнитуры. Для STIHL MS 361 предусмотрены варианты привода с шагом 0,325 дюйма и девятью зубьями, а также с шагом 3/8 дюйма и семью зубьями. Перед покупкой сопоставьте шаг цепи и число зубьев со старым венцом. Венец, цепь и шина должны относиться к одной совместимой конфигурации.

Дополнительно сравните со снятыми деталями диаметр и ширину барабана, профиль наружных шлицев, посадочное отверстие, положение шайбы и стопорного кольца. Убедитесь, что на пиле действительно применяется исполнение с отдельным венцом, а не барабан с несъемной ведущей звездочкой. Такой контроль особенно важен, если привод ранее переделывался или бензопила приобретена с уже замененной цепной гарнитурой.

Установка и обслуживание

При разборке снимают крышку цепной звездочки, цепь и шину, затем стопорное кольцо, шайбу и венец. После этого барабан и сепаратор снимаются с хвостовика коленвала. Перед сборкой хвостовик и сепаратор очищают, а сепаратор смазывают подходящей сервисной смазкой. Установленный барабан поворачивают примерно на один оборот, чтобы привод масляного насоса вошел в зацепление. Венец ставят полостями наружу, после чего возвращают шайбу и стопорное кольцо.

После сборки проверяют свободное вращение барабана, правильную фиксацию стопорного кольца, посадку цепи на венце и в пазу шины, а также натяжение цепи. Если нет опыта обслуживания сцепления бензопилы, установку лучше поручить специалисту: точная сборка всех сопряженных деталей важна для стабильной работы привода.
