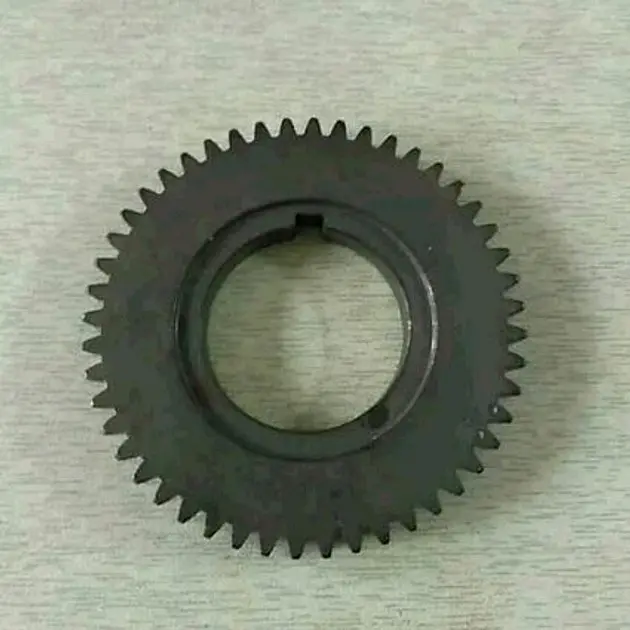

Узкая шестерня коленвала DIGGER Z-48 для двигателя 178F (6 л.с.)

Узкая шестерня коленвала DIGGER Z-48 для двигателя 178F

Деталь предназначена для зубчатого привода дизельного двигателя 178F мощностью 6 л.с., который устанавливается на мотоблоки и другую малую технику с воздушным охлаждением. Шестерня монтируется на коленчатый вал и передает вращение сопряженной шестерне двигателя. Исполнение Z-48 означает 48 зубьев, а обозначение «узкая» отделяет эту версию от других шестерен для моторов того же семейства.

Конструкция представляет собой прямозубое колесо с центральной посадочной частью и шпоночным пазом. Наружный диаметр составляет 75 мм, диаметр посадочного отверстия — 35 мм. Такое сочетание параметров важно при ремонте: одной надписи 178F недостаточно, поскольку для этого двигателя встречаются шестерни с другим числом зубьев и иной шириной. В частности, в продаже присутствует широкая версия Z-36, которая не является прямой заменой узкой Z-48.

Что проверить перед выбором

Подбор выполняют по снятой детали и конфигурации конкретного двигателя. Сравнение только по мощности техники может привести к ошибке: одинаковое обозначение мотоблока не всегда исключает различия между годами выпуска и модификациями мотора.

• Модель двигателя: изделие рассчитано на дизельный 178F мощностью 6 л.с. с воздушным охлаждением.
• Число зубьев: требуется вариант Z-48, то есть 48 зубьев по окружности.
• Исполнение: нужна именно узкая шестерня; широкую Z-36 выбирать вместо нее нельзя.
• Посадка: необходимо сопоставить отверстие 35 мм, шпоночный паз и форму центральной ступицы со старой деталью.
• Наружный размер: диаметр зубчатого венца составляет 75 мм; дополнительно сверяют ширину и профиль зуба.

Перед заказом полезно очистить снятую шестерню от масла и отложений, пересчитать зубья и измерить основные размеры штангенциркулем. Одновременно осматривают вал, шпонку и ответное колесо. Если посадочное место разбито или сопряженные зубья имеют выраженную выработку, установка только одной новой детали может не устранить люфт и шум.

Замена и установка

Поводом для проверки служат сколы, трещины, смятые кромки, неравномерная выработка зубьев или увеличенный боковой зазор в зацеплении. Продолжать работу с такими повреждениями нежелательно: нагрузка распределяется по венцу неравномерно, а состояние сопряженной шестерни ухудшается быстрее. При разборке нужно сохранить расположение шайб, шпонок и дистанционных деталей, предусмотренных конструкцией конкретного двигателя.

Посадочную поверхность очищают, вал и шпоночный паз проверяют на задиры и деформацию. Монтаж выполняют подходящим съемным или прессовым инструментом, не передавая ударную нагрузку через зубья. В зубчатом приводе газораспределения при сборке совмещают штатные установочные метки двигателя. После монтажа коленвал вручную проворачивают на полный цикл, контролируя свободное вращение, правильное зацепление и отсутствие подклинивания.

Эта шестерня подходит для ремонта двигателя 178F лишь при совпадении всех ключевых признаков: узкое исполнение, 48 зубьев, наружный диаметр 75 мм, посадка 35 мм и совместимая геометрия ступицы. Точная сверка до разборки сокращает риск повторного ремонта и помогает восстановить корректную работу зубчатого привода.
