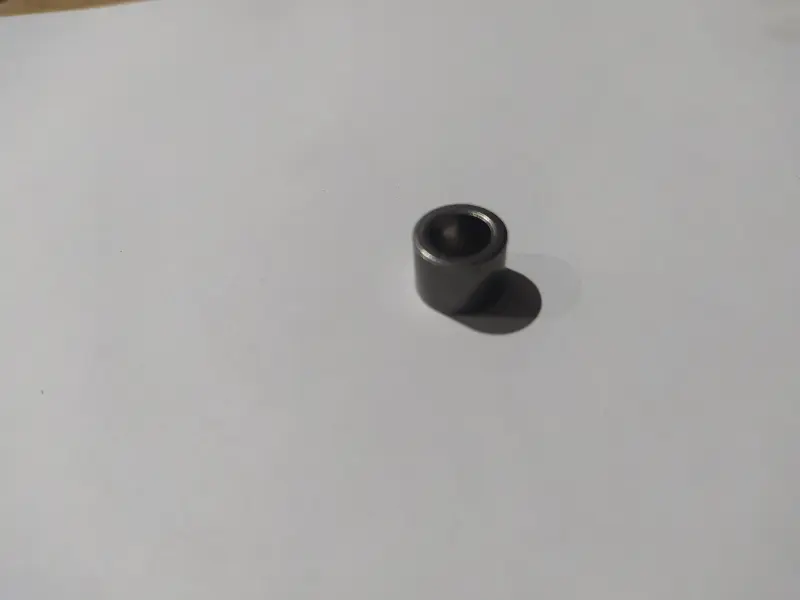

Втулка бендикса в крышку вариатора 12×9 мм JING

Втулка бендикса в крышку вариатора JING 12×9 мм

Компактная цилиндрическая втулка устанавливается в посадочное гнездо крышки вариатора и служит опорой для наружного конца вала бендикса стартера. Деталь помогает удерживать вал в заданном положении во время запуска двигателя, сохраняя его соосность с остальными деталями пускового механизма. Это небольшая, но функционально важная запчасть: при отсутствии подходящей опоры бендикс получает лишнюю свободу перемещения, из-за чего его шестерни могут входить в зацепление неравномерно.

Назначение и конструкция

Втулка JING рассчитана на установку непосредственно в крышку вариатора скутера. Она имеет наружный диаметр 12 мм, внутренний диаметр 8 мм и длину 9 мм. Наружная поверхность размещается в посадочном отверстии крышки, а центральное отверстие принимает конец вала бендикса. Такое расположение фиксирует вал со стороны съемной крышки и одновременно позволяет ему двигаться так, как предусмотрено конструкцией стартера.

Проверить состояние этой опоры стоит при постороннем звуке во время запуска, заметном боковом перемещении конца вала, следах перекоса или неравномерной выработке посадки. Такие признаки не всегда указывают только на втулку, поэтому вместе с ней осматривают сам бендикс, его вал, ответную опору и гнездо в крышке. Если отверстие крышки повреждено или увеличено износом, одной установки новой детали может быть недостаточно.

Как правильно подобрать втулку

Обозначение 12×9 мм передает наружный диаметр и длину, однако для точного подбора необходимо учитывать и внутренний диаметр 8 мм. Совпасть должны все три параметра: размер посадочного отверстия в крышке, диаметр конца вала и глубина размещения втулки. Одинаковое назначение деталей еще не означает одинаковые размеры, поскольку крышки вариатора и механизмы запуска разных двигателей могут отличаться.

• Наружный диаметр — 12 мм. Он должен соответствовать гнезду в крышке без свободного бокового перемещения.
• Внутренний диаметр — 8 мм. Отверстие подбирают под конец вала бендикса, чтобы исключить чрезмерный люфт и заедание.
• Длина — 9 мм. Этот размер определяет положение втулки в крышке и должен соответствовать штатной посадке.
• Место установки — крышка вариатора. Деталь предназначена для опоры бендикса стартера, а не для втулки переднего шкива, кикстартера или подвески.

Перед заказом полезно измерить снятую втулку и посадочное место штангенциркулем. Если старая деталь деформирована, наружный размер дополнительно проверяют по неповрежденной части гнезда, а внутренний — по валу бендикса. Выбирать втулку только по марке скутера не следует: одна модель техники может встречаться с разными вариантами двигателя или крышки.

Установка и проверка после ремонта

Для замены снимают крышку вариатора и извлекают бендикс, обеспечив свободный доступ к посадке. Старую втулку удаляют аккуратно, не повреждая стенки отверстия. Гнездо очищают от загрязнений и продуктов износа, после чего проверяют на трещины, овальность и выработку. Новую втулку устанавливают ровно, без перекоса, прикладывая усилие через подходящую оправку. Удары по краю или центральному отверстию способны деформировать деталь и нарушить посадку.

До окончательной сборки конец вала вводят во втулку и проверяют его положение. Бендикс должен размещаться соосно, без ощутимого бокового качания и без заклинивания. Затем крышку устанавливают на штатные направляющие и равномерно затягивают крепеж. После сборки контролируют работу стартера: зацепление должно происходить без нового скрежета, ударов и задержки возврата бендикса. Втулка JING 12×9 мм подходит для ремонта тех крышек вариатора, где предусмотрена посадка 12 мм и вал диаметром 8 мм; решающим критерием остаются фактические размеры узла запуска.
