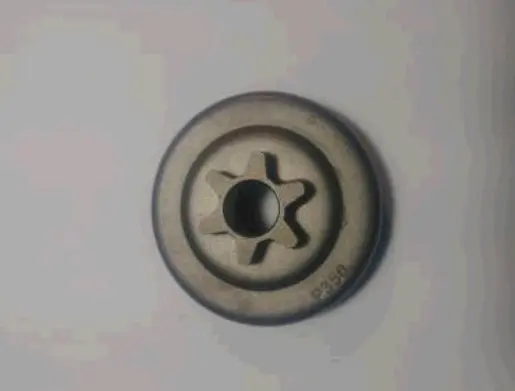

Деталь предназначена для ремонта привода пильной цепи бензопилы Partner P350. В одной конструкции объединены барабан сцепления и ведущая звезда: барабан воспринимает вращение от центробежного сцепления, а зубья звездочки взаимодействуют с ведущими звеньями цепи. Благодаря этому усилие двигателя передается на цепную гарнитуру, и цепь движется по направляющей шине.

Назначение и устройство

На холостом ходу барабан может оставаться неподвижным относительно работающего двигателя. При повышении оборотов колодки сцепления расходятся, соприкасаются с внутренней поверхностью барабана и приводят его во вращение. Встроенная ведущая звезда движется вместе с барабаном и протягивает цепь по шине. Тарелка относится к нагруженным деталям бензопилы: ее посадка, состояние зубьев и соответствие цепной гарнитуре непосредственно влияют на работу привода.

Ведущая звезда выполнена как часть тарелки, поэтому состояние зубчатой зоны оценивают вместе с барабаном. Проверка детали уместна при появлении глубоких следов от ведущих звеньев, заметно неравномерного износа зубьев, заусенцев, трещин, деформации, чрезмерного поперечного люфта или затрудненного вращения. Одновременно осматривают цепь, шину, посадочный подшипник либо сепаратор и крепежные детали: износ соседних компонентов способен повлиять на посадку новой тарелки.

Что проверить перед выбором

• Модель бензопилы. Эта тарелка заявлена для Partner P350. Обозначение модели нужно сверить с конкретной пилой, поскольку исполнения деталей одной серии могут отличаться.
• Тип звездочки. На детали установлена несъемная ведущая звезда. Ее конструкция должна соответствовать снятому барабану; вариант под отдельный сменный венец имеет другое исполнение.
• Параметры цепи. Шаг цепи, профиль ведущих звеньев и число зубьев звездочки должны быть согласованы между собой. Цепь обязана свободно входить ведущими звеньями между зубьями без перекоса и заклинивания.
• Посадочные размеры. Сравните диаметр центрального отверстия, наружный диаметр и глубину барабана, высоту звездочки и расположение упорных поверхностей со старой деталью.
• Сопряженные компоненты. До сборки проверьте состояние подшипника или сепаратора, шайб и фиксатора. Их наличие и порядок установки определяются конструкцией конкретной версии Partner P350.

Подбирать тарелку только по внешнему сходству не стоит. Даже близкие по форме барабаны могут различаться посадкой, глубиной чаши, вылетом звездочки, количеством зубьев или параметрами цепи. Надежнее заранее сопоставить все основные размеры и конструктивные признаки демонтированной детали, а также проверить, используется ли на пиле цельная звездочка или барабан под отдельный венец.

Установка и контроль после сборки

Перед ремонтом двигатель полностью останавливают, а шину и цепь снимают в последовательности, предусмотренной конструкцией пилы. Монтаж выполняют без ударной посадки и перекоса. Барабан должен располагаться на своей опоре свободно, без заеданий и чрезмерного радиального перемещения. После установки шины ведущие звенья цепи заводят между зубьями звездочки и укладывают в паз по всей длине направляющей.

Перед запуском регулируют натяжение цепи: она должна прилегать к шине, оставаться правильно посаженной в паз и при этом протягиваться вручную в защитных перчатках. Слишком слабое или чрезмерное натяжение ускоряет износ звездочки, цепи, шины и опорных деталей. После окончательной сборки проверяют свободный ход цепи, положение фиксаторов и отсутствие перекоса. Такой контроль помогает убедиться, что тарелка CANFLY правильно сопряжена с деталями конкретной бензопилы Partner P350.
