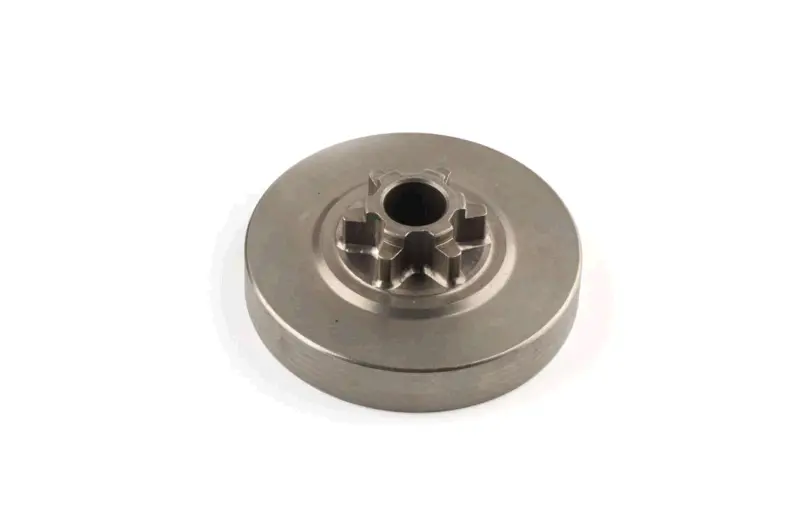

Тарелка сцепления с ведущей звездой для бензопилы Goodluck GL3800 CANFLY

Тарелка сцепления с ведущей звездой Goodluck GL3800 CANFLY

Деталь предназначена для ремонта привода пильной цепи бензопилы Goodluck GL3800. Тарелка объединяет барабан сцепления и ведущую звезду: после срабатывания центробежного сцепления она принимает вращение двигателя, а зубья звезды передают его ведущим звеньям цепи. Благодаря этому цепь перемещается по направляющей шине и выполняет рез. Такая конструкция относится к типу с жестко соединенной звездой — при критическом износе зубьев меняют тарелку в сборе, а не отдельный съемный венец.

Что проверить при подборе

Основной ориентир совместимости — бензопила Goodluck модели GL3800 и исполнение детали CANFLY. Одного внешнего сходства недостаточно: тарелки для других серий пил могут отличаться посадочной частью, высотой барабана, расположением опорных поверхностей и параметрами звезды. Перед заказом сопоставьте новую деталь со снятой тарелкой и техническими данными конкретной модификации пилы.

• Тип конструкции: барабан со встроенной ведущей звездой, а не вариант под отдельный сменный венец.
• Модель пилы: Goodluck GL3800; обозначения других серий не подтверждают взаимозаменяемость.
• Посадочная геометрия: центральное отверстие, общая высота и расположение опорных участков должны соответствовать прежней детали.
• Параметры цепной гарнитуры: шаг цепи обязан совпадать с шагом ведущей звезды. Точное значение для этой позиции в доступных характеристиках не заявлено, поэтому его следует сверить по цепи, шине или руководству пилы.

Работа детали в приводе цепи

На холостом ходу барабан не должен приводить цепь в движение. При увеличении оборотов колодки сцепления взаимодействуют с внутренней поверхностью барабана, после чего ведущая звезда начинает перемещать цепь по шине. Зубья звезды контактируют с ведущими звеньями цепи, поэтому состояние обеих деталей напрямую связано. Выработанные канавки на звезде ухудшают правильное зацепление и способны ускорить износ новой цепи. Производители пильной гарнитуры рекомендуют не устанавливать новую цепь на сильно изношенную ведущую звезду.

Когда требуется замена

Тарелку проверяют при обслуживании цепной гарнитуры, появлении заметной выработки на зубьях, повреждении барабана или ненормальном люфте посадки. Осмотр особенно уместен перед установкой новой цепи. Если зубья получили глубокие дорожки от ведущих звеньев, имеют неодинаковый профиль либо цепь садится на звезду неправильно, дальнейшая эксплуатация может сократить ресурс гарнитуры. Одновременно стоит проверить состояние сцепления, игольчатого подшипника барабана, шайбы и фиксирующей детали, не считая их частью комплектации этой позиции.

Рекомендации по установке

Для доступа к тарелке снимают боковую крышку, цепь и направляющую шину. Перед разборкой двигатель должен быть остановлен, а тормоз цепи — освобожден в соответствии с руководством бензопилы. Демонтаж барабана и сцепления на многих пилах требует подходящего инструмента и знания порядка фиксации деталей, поэтому при отсутствии опыта установку лучше поручить специалисту.

Перед сборкой очистите место посадки и проверьте подшипник барабана. Тарелка должна устанавливаться свободно, без перекоса и несвойственного люфта. После монтажа цепь укладывают на ведущую звезду и в паз шины, выставляют предусмотренное натяжение, устанавливают крышку и проверяют свободное перемещение цепи вручную в защитных перчатках. Такой контроль помогает сразу выявить ошибочную посадку или несовпадение цепной гарнитуры.

Эта тарелка подходит для планового восстановления привода цепи Goodluck GL3800, когда требуется исполнение с интегрированной ведущей звездой CANFLY. Точная сверка конструкции со снятой деталью позволяет исключить вариант под съемный венец и подобрать компонент без неподтвержденной взаимозаменяемости с другими моделями.
