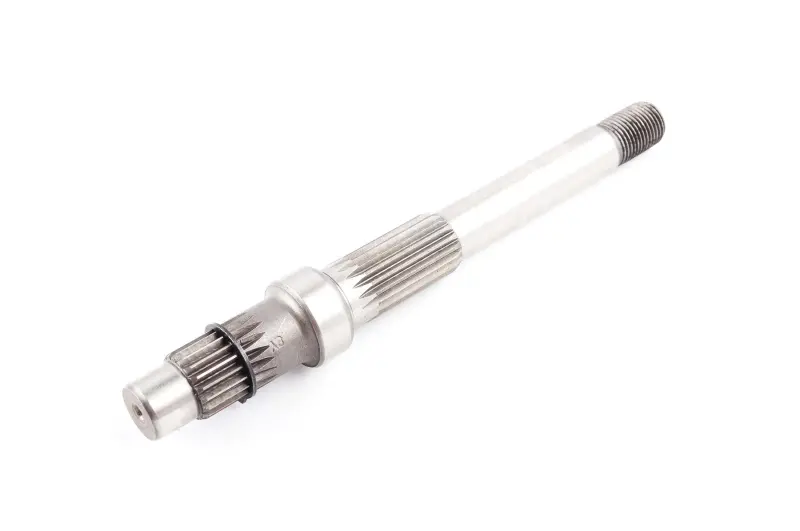

Вторичный вал редуктора 4T GY6 50 под два амортизатора SUNY

Вторичный вал редуктора SUNY для 4T GY6 50

Вторичный вал предназначен для ремонта редуктора четырехтактного скутера семейства GY6 50 с двумя задними амортизаторами. Это ведомый вал редуктора и одновременно вал заднего колеса: он принимает вращение от шестерен редуктора и передает его установленному колесу. Такое исполнение выбирают именно для двухамортизаторной компоновки, поэтому деталь нельзя подбирать только по общему обозначению GY6 или объему двигателя.

В конструкции предусмотрены несколько функциональных участков: шлицы для сопряжения с деталями редуктора и колесом, посадочные поверхности под опоры и уплотнение, а также резьбовой конец для фиксации установленной детали. От точного совпадения этих участков со штатной системой зависят правильная посадка вала, положение заднего колеса и корректная сборка редуктора. Вал поставляется как отдельная деталь: шестерни, подшипники, сальники, крепеж и прочие компоненты следует учитывать отдельно по фактической комплектации ремонта.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную платформу GY6 50; версии GY6 125/150 относятся к другой группе и не должны считаться взаимозаменяемыми без полного совпадения параметров.
• Компоновку подвески: требуется исполнение под два задних амортизатора. Валы для скутеров с одним амортизатором отличаются вариантом установки и могут иметь другую рабочую длину.
• Общую длину и расположение ступеней: сравните новый вал со снятой деталью по всей длине, вылету со стороны колеса и положению каждой посадочной зоны.
• Шлицевые соединения: должны совпадать диаметр, число и профиль шлицев на обоих сопрягаемых участках.
• Посадки под шестерню, подшипники и сальник: сверяются диаметры, ширина участков, положение буртов и стопорных элементов.
• Резьбовой конец: проверьте диаметр, шаг, длину резьбы и используемый штатный крепеж.

Когда требуется замена

Причиной ремонта могут стать поврежденные или сорванные шлицы, износ посадок под подшипники и уплотнение, повреждение резьбы, деформация вала либо заметная выработка в местах сопряжения. Возможными признаками неисправности служат люфт заднего колеса, посторонний шум со стороны редуктора, нарушение ровного вращения и следы утечки масла возле выхода вала. Эти симптомы требуют разборки и проверки всего редукторного механизма, поскольку похожие проявления также вызывают изношенные подшипники, сальник или зубчатые пары.

Рекомендации по установке

Перед сборкой очистите корпус редуктора и проверьте состояние сопряженной шестерни, подшипников, уплотнения, стопорных деталей и резьбового крепежа. Новый вал не устраняет повреждения остальных компонентов, поэтому детали с люфтом, задиром или нарушенной посадкой следует заменить одновременно. Шлицы должны соединяться без перекоса и ударной подгонки, а вал после сборки — вращаться свободно, без заеданий и ощутимого радиального люфта.

Монтаж связан с разборкой редуктора и задней части скутера, поэтому его стоит выполнять с подходящим инструментом и по сервисной документации конкретной модели. Моменты затяжки, способ фиксации крепежа, тип и количество редукторного масла выбирают по руководству техники. До эксплуатации проверьте герметичность корпуса, правильность фиксации заднего колеса и отсутствие постороннего шума. Тщательная сверка со старым валом до начала установки помогает исключить ошибку между версиями под один и два амортизатора.
