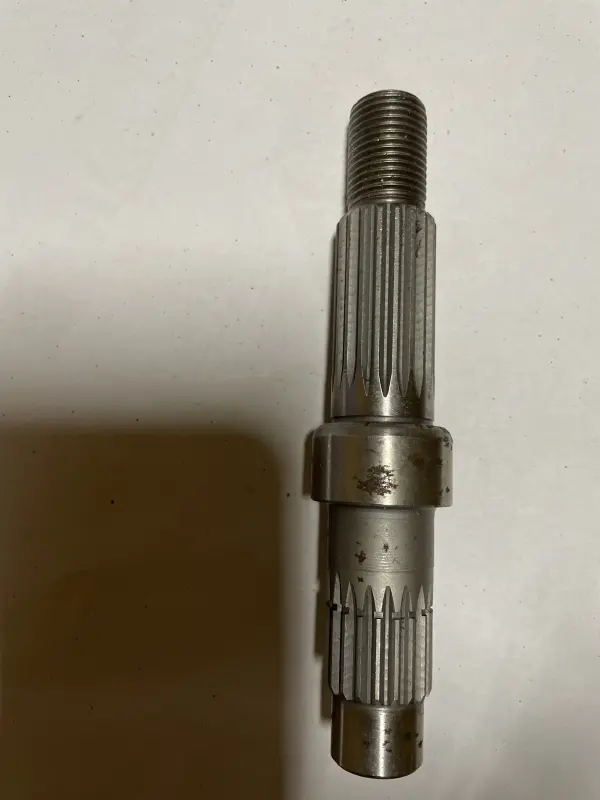

Вторичный вал редуктора 4T GY6 50 SUNY

Вторичный вал редуктора 4T GY6 50 SUNY

Деталь предназначена для ремонта заднего редуктора китайских четырехтактных скутеров с двигателями семейства GY6 объемом 50 см³. Вторичный вал принимает крутящий момент от шестерен конечной передачи и передает его к заднему колесу. Он работает вместе с ведомой шестерней, подшипниками, сальником и другими деталями редуктора, поэтому состояние его посадочных поверхностей и шлицев непосредственно влияет на правильную сборку трансмиссии.

Назначение и конструкция

Вал имеет две шлицевые зоны, цилиндрические посадочные участки, упорный буртик и резьбовой конец. Такая конфигурация обеспечивает соединение с сопрягаемыми деталями и фиксацию собранного механизма. Деталь применяется как вторичный, или выходной, вал редуктора: через нее вращение после понижающей зубчатой передачи поступает на заднее колесо скутера.

Модель рассчитана на четырехтактные двигатели GY6 50, включая обозначения 139QMA, 1P39QMA, 139QMB и 1P39QMB. Она относится именно к исполнению для 50-кубовых моторов. Валы для других вариантов GY6 могут отличаться общей длиной, расположением буртика, диаметрами посадок, резьбой и конфигурацией шлицев, поэтому одного общего обозначения семейства двигателя для выбора недостаточно.

Что проверить перед заказом

• Код двигателя. Сверьте обозначение на картере скутера с совместимыми сериями 139QMA/1P39QMA или 139QMB/1P39QMB и убедитесь, что установлен четырехтактный мотор GY6 50.
• Общую конфигурацию. Сопоставьте новый вал со снятой деталью по длине, числу и расположению ступеней, форме буртика и положению обеих шлицевых зон.
• Посадочные диаметры. Проверьте участки, работающие с подшипниками, шестерней и сальником. Даже небольшое различие диаметра не позволит правильно собрать редуктор.
• Наружное соединение. Сравните длину и диаметр резьбового конца, параметры резьбы, наружные шлицы и способ фиксации сопрягаемой детали.
• Исполнение ходовой части. У скутеров GY6 встречаются разные по длине выходные валы, в том числе версии для различных схем крепления заднего колеса и подвески. Выбор следует делать по снятому образцу и устройству конкретного редуктора.

Когда требуется замена

Основанием для замены служат поврежденные или заметно изношенные шлицы, задиры на посадках, деформация резьбы, следы перегрева, коррозионные раковины либо биение вала. Такие дефекты способны сопровождаться люфтом заднего колеса, вибрацией при разгоне, посторонним шумом со стороны редуктора и ухудшением передачи крутящего момента. Перед окончательным решением необходимо также проверить ведомую шестерню, подшипники и посадочные места в корпусе: установка нового вала с изношенными сопрягаемыми деталями не устраняет причину люфта или шума.

Рекомендации по установке

Для монтажа редуктор разбирают, сливают трансмиссионное масло и извлекают вал вместе с относящимися к нему деталями в порядке, предусмотренном конструкцией двигателя. При сборке важно не повредить рабочую кромку сальника шлицами и резьбой, не перекосить подшипники и сохранить правильное расположение шестерен, шайб и стопорных деталей. Подшипники должны устанавливаться ровно с использованием подходящей оправки или пресса. Состояние сальника и прокладки крышки оценивают до закрытия корпуса, а редуктор после сборки заполняют маслом требуемого для конкретного скутера типа и объема.

SUNY для GY6 50 подходит для планового восстановления штатной конечной передачи без изменения передаточного отношения. Точный подбор выполняют одновременно по серии двигателя и геометрии демонтированного вала. Если старая деталь отсутствует или имеет сильные повреждения, размеры и исполнение следует сопоставить с деталировкой редуктора конкретной модели скутера.
