Вторичный вал редуктора 4T GY6 50 EVO, короткий

Короткий вторичный вал редуктора для 4T GY6 50

Вал EVO предназначен для ремонта заднего редуктора китайских четырехтактных скутеров с двигателями семейства GY6 50. Это вторичный, или выходной, вал: через него вращение после понижающей зубчатой передачи направляется к заднему колесу. Короткое исполнение рассчитано на соответствующую конфигурацию редуктора, поэтому деталь следует подбирать не только по обозначению двигателя, но и по конструкции ранее установленного вала.

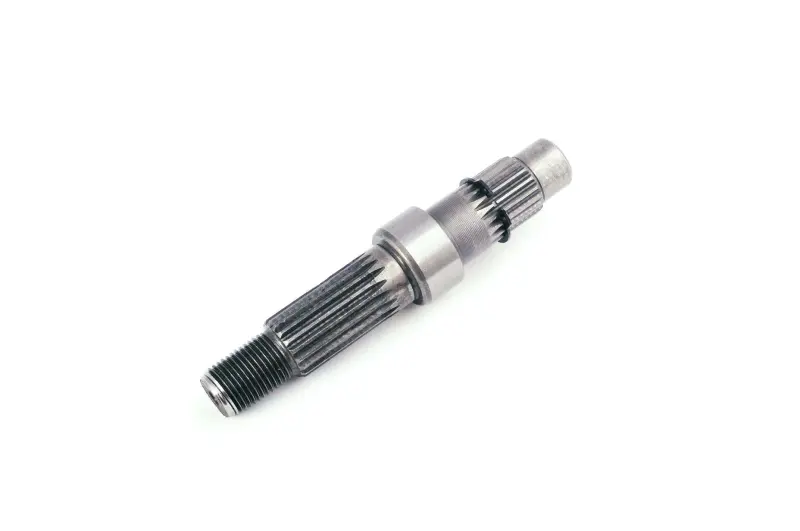

Деталь имеет ступенчатую форму, наружную резьбу, несколько шлицевых участков и цилиндрические посадочные поверхности. Каждый из этих участков выполняет свою функцию в собранном механизме: сопрягается с шестерней или колесом, располагается в опоре либо участвует в фиксации соединения. Правильное совпадение профилей и посадок помогает передавать крутящий момент без проворачивания деталей и сохранять предусмотренное расположение компонентов редуктора.

Совместимость и подбор

Товар относится к деталям трансмиссии скутеров GY6 50 с четырехтактными двигателями. Для этой позиции подтверждено применение с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB, однако внутри семейства встречаются разные исполнения трансмиссии. Обозначение GY6 50 само по себе не заменяет сравнение геометрии. Короткий и длинный вторичные валы не являются взаимозаменяемыми только на основании одинаковой кубатуры двигателя.

Перед заказом сопоставьте старую деталь с новой по общей длине и длине выступающих частей, количеству и расположению ступеней, диаметрам цилиндрических посадок, профилю и числу шлицов, параметрам резьбового конца, расположению упорных буртиков и месту установки шестерни. Также учитывайте исполнение картера редуктора, опор, заднего колеса и тормозного механизма. Такое сравнение особенно важно, если двигатель или трансмиссия ранее ремонтировались либо на скутере установлен агрегат другой модификации.

Когда вал требует замены

Поводом для разборки редуктора могут стать посторонний гул, стук, вибрация при разгоне, заметный люфт выходной части или ухудшение передачи усилия на колесо. После демонтажа вал проверяют на износ и повреждение шлицов, резьбы, посадочных поверхностей и участков сопряжения с шестернями. Недопустимы выраженные задиры, деформация, следы проворачивания деталей на посадке и повреждения, мешающие нормальной сборке. Одновременно следует оценить состояние шестерен, подшипников, шайб, уплотнений и корпуса: установка нового вала рядом с изношенными сопряженными деталями не устранит причину шума или люфта.

Рекомендации по установке

• Сравните детали до сборки: старый и новый валы должны совпадать по всем соединительным участкам, а не только по общей форме.
• Проверьте сопряжения: шестерня, подшипники и колесо должны устанавливаться без перекоса, чрезмерного люфта и принудительной доработки.
• Сохраните порядок деталей: шайбы, упоры и другие снятые компоненты возвращают на предусмотренные места согласно схеме конкретного двигателя.
• Обслужите редуктор: перед закрытием корпуса удаляют загрязнения, проверяют уплотнения и заливают рекомендованное изготовителем техники трансмиссионное масло.
• Проконтролируйте вращение: после сборки механизм должен проворачиваться плавно, без закусывания и необычного осевого перемещения.

Короткий вторичный вал EVO подходит для восстановления соответствующей версии редуктора GY6 50 без замены механизма в сборе. Точный подбор по двигателю и фактической геометрии демонтированной детали позволяет корректно совместить вал с шестернями, опорами и задним колесом. Если конструкция трансмиссии неизвестна или сравнить размеры самостоятельно невозможно, установку и идентификацию детали лучше поручить мастеру, знакомому с четырехтактными скутерами GY6.
