Вал переключения передач Delta 139FMB, 162 мм

Вал переключения передач Delta 139FMB, 162 мм

Вал переключения передач предназначен для мопедов Delta с двигателем 139FMB. Он работает в составе механизма КПП и передаёт движение от наружной лапки к внутреннему механизму выбора передач. Деталь используют при ремонте трансмиссии, когда штатный вал повреждён, деформирован, изношен или уже не обеспечивает нормальную работу привода переключения.

Конструкция и назначение

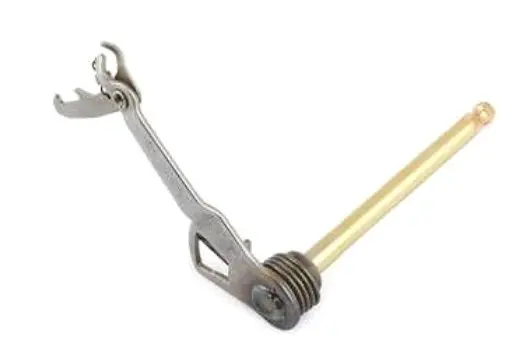

Длина вала составляет 162 мм. Деталь выполнена в сборе и включает длинный вал, наружный рычаг и возвратную пружину. Наружная часть соединяется с лапкой переключения, после чего её ход передаётся к механизму коробки передач. Возвратная пружина участвует в возвращении привода в исходное положение после нажатия на лапку.

Такое исполнение подходит для восстановления механизма без замены его назначения или изменения штатной схемы работы. Вал устанавливают вместо снятой детали при условии совпадения двигателя, длины, формы рычага, положения пружины и профиля рабочих соединений.

Когда требуется замена

На необходимость замены могут указывать повреждённые шлицы, заметная деформация, люфт в посадочной зоне или неполное возвращение лапки после переключения. Также поводом для проверки служит изменение привычного хода привода выбора передач. При диагностике важно оценить не только вал, но и лапку переключения, её крепёж и сопряжённые элементы: люфт, повреждение или заедание одной детали отражается на работе всего механизма.

Если проблема вызвана механическим повреждением самого вала или его рабочих участков, установка исправной детали позволяет восстановить передачу движения от лапки к механизму КПП. При этом состояние остальных элементов необходимо проверить до сборки, чтобы новая запчасть работала вместе с исправными сопряжёнными деталями.

Как правильно подобрать вал

Для заказа недостаточно ориентироваться только на модель мопеда или внешнее сходство. В одной линейке могут встречаться валы другой длины либо с отличающейся формой рабочих участков. Сначала убедитесь, что на мопеде установлен двигатель 139FMB, затем сопоставьте снятую деталь с новым валом по основным признакам:

• общая длина — 162 мм;
• конфигурация наружного рычага;
• расположение и форма возвратной пружины;
• профиль шлицевых и других соединительных участков;
• форма рабочих зон, взаимодействующих с механизмом КПП.

Особенно внимательно проверяйте участки посадки и соединения. Совпадение общей длины при иной конфигурации рычага или пружины не гарантирует правильной работы механизма. Сопоставление по всем рабочим зонам помогает избежать ситуации, когда различие становится заметно уже во время сборки.

Установка и проверка работы

Для замены требуется доступ к механизму коробки передач. Перед монтажом осмотрите лапку, крепёж и сопряжённые детали, проверьте посадочные места и убедитесь в отсутствии повреждений, способных вызвать люфт или заедание. Вал устанавливают в той же рабочей схеме, в которой находилась снятая деталь.

До окончательной сборки проверьте ход лапки переключения. Она должна перемещаться свободно, передавать движение механизму выбора передач и возвращаться в исходное положение без заеданий. Такая проверка позволяет вовремя заметить неправильное положение пружины, несовпадение соединительных участков или неисправность соседнего элемента.

Вал длиной 162 мм подходит для планового ремонта трансмиссии и замены детали после износа либо механического повреждения. Точный подбор по двигателю 139FMB и конфигурации снятого узла помогает сохранить штатную работу привода переключения и избежать повторной разборки.
